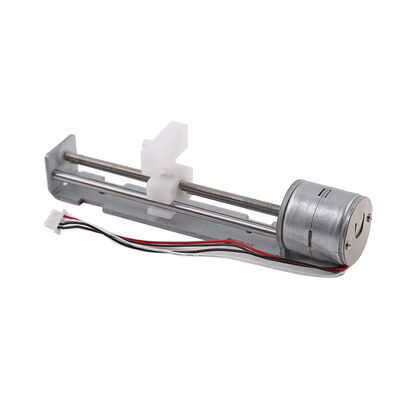

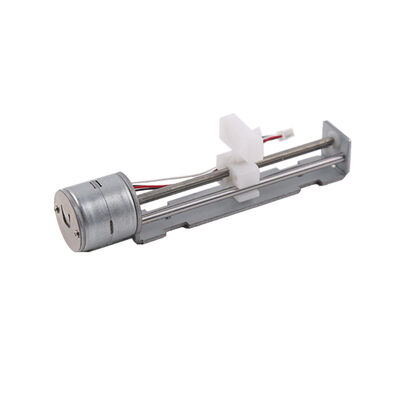

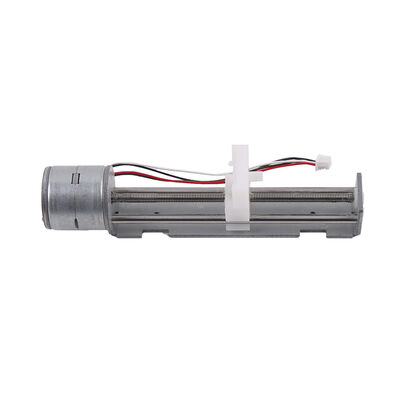

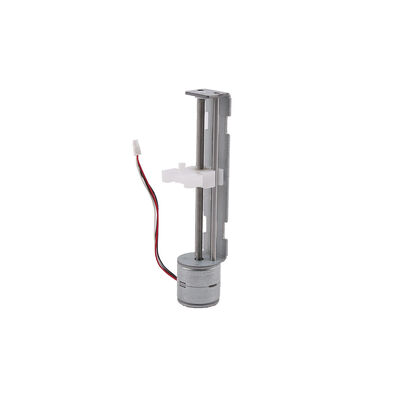

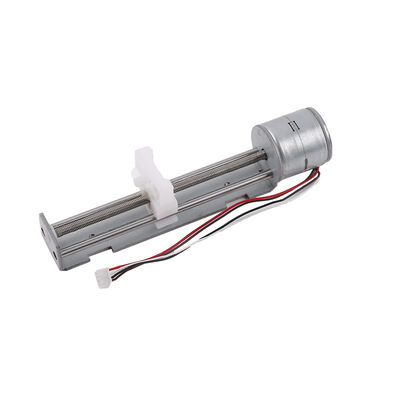

12VDC линейный двигатель 20mm краншетный двигатель 2-фазный 4-проводной слайдерный шаговый двигатель с пластиковым орехом
| Место происхождения | Цзянсу, Китай (материк) |
|---|---|
| Фирменное наименование | VIC-TECH |
| Сертификация | RoHS |
| Номер модели | SM20-63L |
| Количество мин заказа | 1 |
| Цена | $4.5-$12 |
| Упаковывая детали | Продажа блоков: Коробка внутренняя, наружный пакет одиночного деталя пластиковая бумажной коробки: о |
| Время доставки | 15-30 дней после оплаты образца |
| Условия оплаты | Western Union, MoneyGram, кредитная карта, VISA, T/T |
| Поставка способности | 10000 PCS 45 дней |
Подробная информация о продукте
| Тип | Постоянный магнит | Шаг угол | 18° |
|---|---|---|---|
| Фаза | 2 | Текущий / Фаза | 400 мА |
| Номинальное напряжение | 12 В | Сопротивление катушки | 30Ω±10% |
| Гладить | 63 мм | Притяжение | 10 Н/22,5 мм/с |
| Выделить | Линейный шаговый двигатель 12ВД с пластиковым орехом,Двухфазный шаговый двигатель с 20 мм скобкой,4-проводный слайдерный шаговый двигатель |
||
Характер продукции
NEMA8 20mm 12vDC маленький шаговый двигатель PM 3D принтер микролинейный шаговый двигатель микро шаговый двигатель с ползуном
Это высокоточный микроступенчатый двигатель с винтовой отметкой M3P0.5 мм на выходном вале, который вращается в тягу через винт и его опору.
Основной угол шага двигателя составляет 18 градусов, и двигатель работает 20 шагов в неделю, поэтому разрешение смещения может достигать 0,02 мм, достигая точного управления.
Толчка двигателя диаметром 20 мм составляет приблизительно 10 Н, что зависит от частоты движения клиента и может быть протестировано на реальных образцах
Двигатель оснащен пластиковым слайдером для легкого подключения к деталям заказчика, экономия затрат.и он также может быть настроен в соответствии с реальными потребностями клиента
Для удовлетворения требований привода используется сегментированный метод управления.
Благодаря своим отличным характеристикам, таким как небольшие размеры, высокая точность и легкое управление, этот миниатюрный шаговый мотор широко используется в таких областях, как камеры, оптические инструменты, объективы,высокоточное медицинское оборудование, и автоматические замки дверей.
Входная часть двигателя использует FPC, но она может быть заменена на подключающие булавки, PCB и другие формы в соответствии с потребностями клиента.
Установка крепежа может быть заменена в соответствии с требованиями заказчика.
Механические размеры: мм
Технические характеристики
Из-за его небольшого размера, высокой точности, легко управлять и других отличных характеристик, поэтому этот микро шаговый мотор широко используется в камере, оптических инструментов, линз,высокоточные медицинские изделия, автоматические дверные замки и другие поля.
Входная часть двигателя FPC, но может в соответствии с спросом клиента может быть изменена на иглу соединительной линии, PCB и другие формы.
Основное применение
1) Камера
2) оптические приборы
3) Линзы
4) Медицинские изделия высокоточного качества
5) Автоматические замки дверей
Спецификации
|
Название продукта |
20 мм свинцовый винтовой двигатель |
|
Модель |
SM20-63L |
| НАМИНИРОВАННОЕ напряжение | 12 В постоянного тока (IC драйвера: L6219) |
| ПРАВОДНЫЙ ПРЕФАЗ | 400 мА/ФАЗА |
| Сопротивление катушки | 30土10% ом /ФАЗИЯ C 20C") |
| Движение при вытяжении | Более 500 г на 700 pp |
| Номер фаз | 2 ФАЗЫ |
| Угол шага | 18 °/STEP |
| Способ возбуждения | 1 1 2 фазы возбуждения |
|
Максимальная частота начала |
Более 1100 ППС |
|
Макс.ОтветЧастота |
Более 1600 ППС |
|
Втягивающий момент |
Более 500 г (AT125 PPS, 12 Вт постоянного тока) |
|
Класс изоляции |
КЛАСС Е для катушек |
|
Изоляционная прочность |
100 Вт переменного тока на одну секунду |
|
Устойчивость к изоляции |
50 MΩ (DC 100 V) |
|
Степень температуры работы |
-0 ~ +55 °C |
|
OEM и ODM услуги |
Доступно |
Подробная презентация продукта
Тип соединения провода для справки
Способ ввода двигателя с типом булавки,FPC, PCB, свинцовая проволока и т. Д. Они могут быть настроены в соответствии с потребностями клиента.
