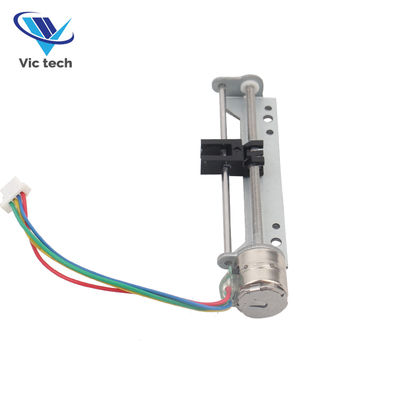

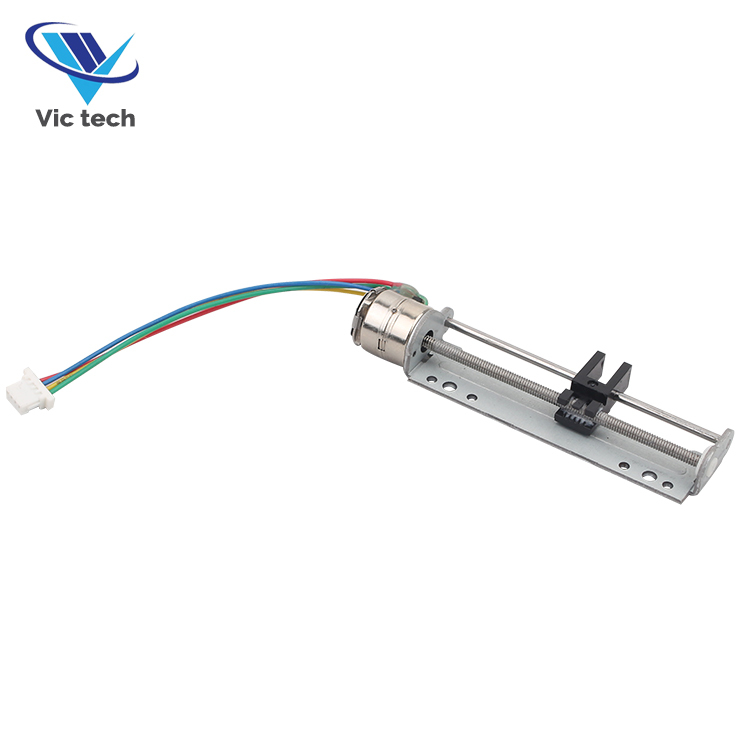

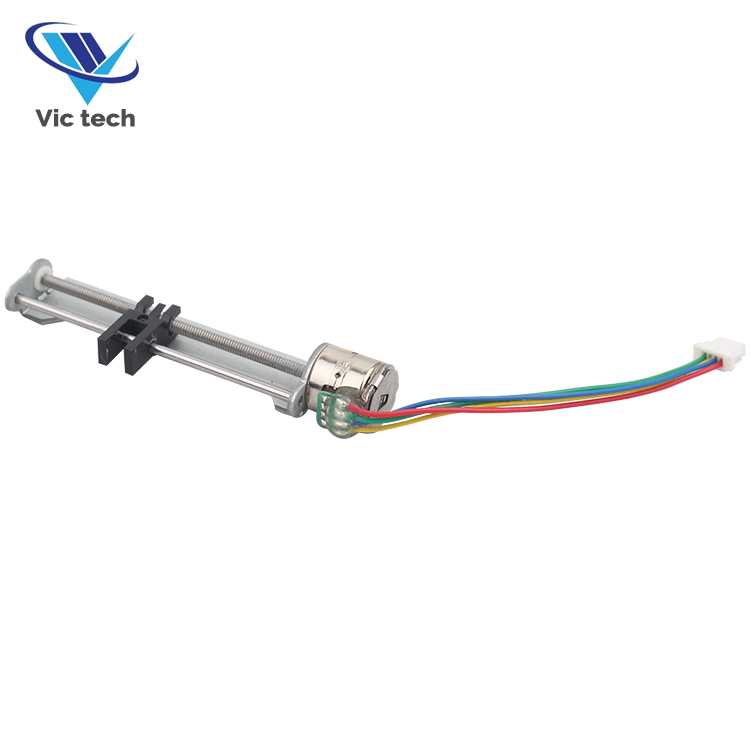

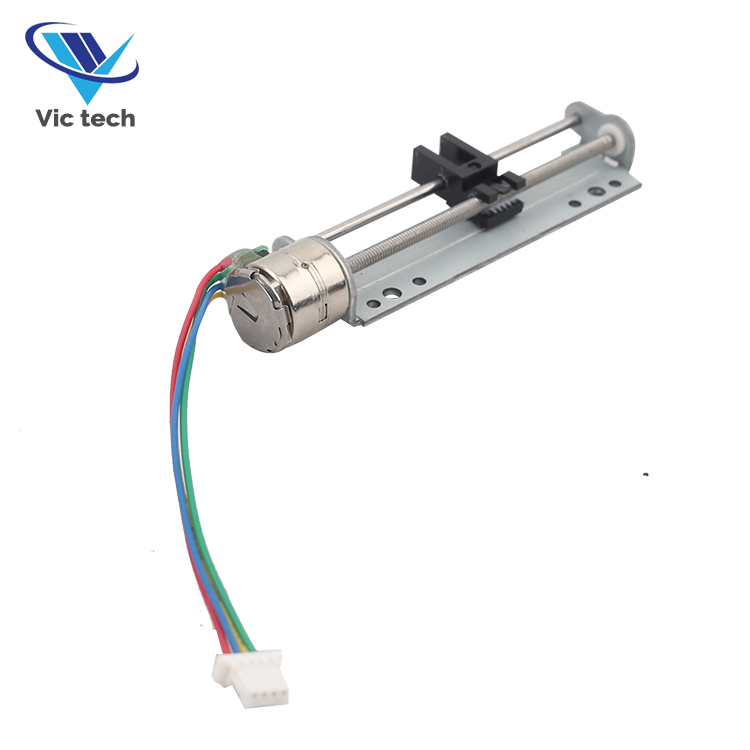

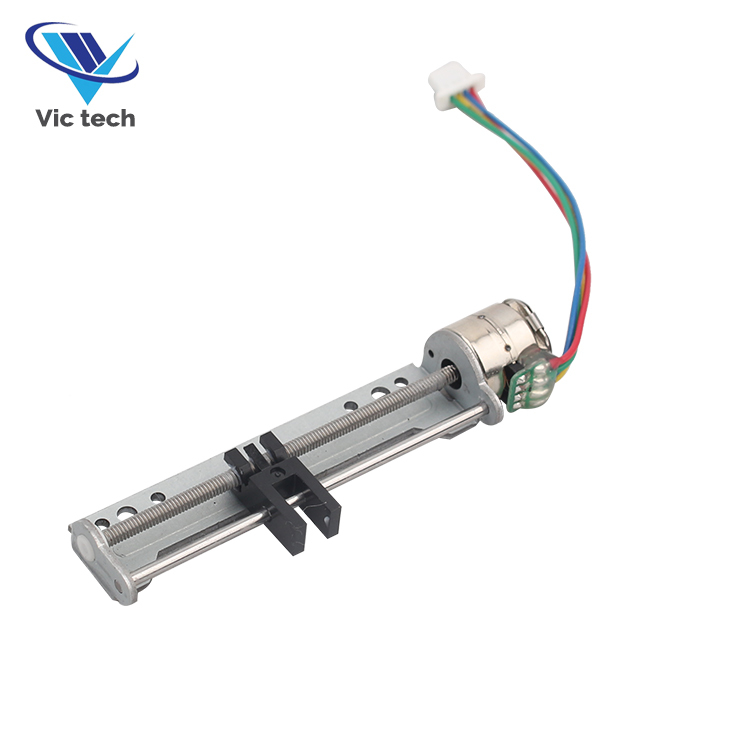

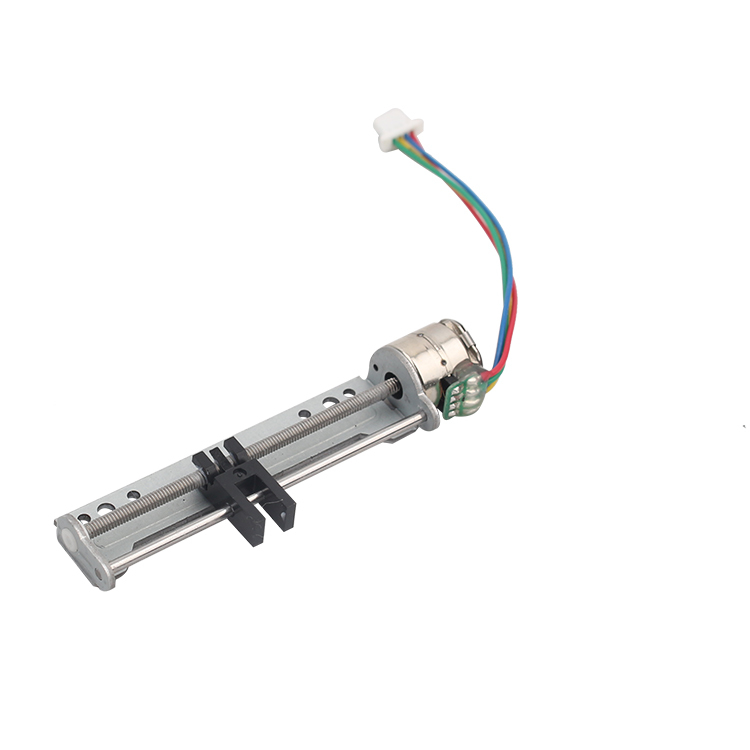

VSM10198 10-мм микролинейный шаговый двигатель 3,3 В 0,3 А
| Место происхождения | Цзянсу, Китай |
|---|---|
| Фирменное наименование | Vic-tech |
| Сертификация | RoHS |
| Номер модели | VSM10198 |
| Количество мин заказа | 1 |
| Цена | $2.20-7 |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Фаза | 2, 2 | Мотор тип | Постоянный магнит |
|---|---|---|---|
| Течение в участок | 0,3а | Оцененное напряжение | 3,3 В. |
| Сопротивление катушки | 10Ω±10% | Шаг угол | 18° |
| Максимальная частота запуска | 1000 pps min. (При 3,3 В ДК) | Максимальная частота вращения | 1200 pps min. (При 3,3 В ДК) |
| ВЫТЯНИТЕ ВНУТРИ ВРАЩАЮЩИЙ МОМЕНТ | 3,5GF-CM мин. (При 500 pps, 3,3 В. | ВЫТЯНИТЕ ВНЕ ВРАЩАЮЩИЙ МОМЕНТ | 4,5gf-cm min. (При 500 pps, 3,3 В. |
| Изоляционная класс | Класс E для катушек | Прочность изоляции | 300 Вт переменного тока на одну секунду |
| Устойчивость к изоляции | 50 MΩ (DC 100 V) | Рабочая температура | -20 ~ +70 °C |
| Тангаж винта | 0,4 мм | ||
| Выделить | 10-мм микролинейный шаговый двигатель,3.3В микростеппер-мотор,Линейный шаговый двигатель 0 |
||
Характер продукции
VSM10198 10-мм микро-ползунковый винтовой шаговый двигатель
5VDC Миниатюрный линейный шаговый двигатель с двигателем для объектива камеры
| Атрибут | Значение |
|---|---|
| Гарантия | 3 месяца - 1 год |
| Фаза | 2, 2 |
| Тип | Постоянный магнит |
| Ток / Фаза | 0.3A |
| Номинальное напряжение | 3.3V |
| Сопротивление обмотки | 10 Ом ±10% |
| Угол шага | 18° |
Описание продукта
VSM10198 - это прецизионный микро-шаговый двигатель с выходным валом с винтом шагом 0,4 мм. Винтовой механизм преобразует вращательное движение в линейное усилие, обеспечивая точное позиционирование.
С базовым углом шага 18°, двигатель совершает 20 шагов за оборот, достигая разрешения по перемещению 0,02 мм для исключительной точности управления. В приводе используется технология дробного шага для плавной работы.
Этот компактный высокоточный двигатель идеально подходит для таких применений, как камеры, оптические приборы, объективы, прецизионные медицинские устройства и автоматические дверные замки. Вход двигателя имеет разъем FPC с возможностью выбора штыревых разъемов, печатных плат или проводов в соответствии с требованиями заказчика. Монтажные кронштейны также могут быть настроены.
Технические характеристики
| Название продукта | 10-ММ МИКРО ЛИНЕЙНЫЙ ШАГОВЫЙ ДВИГАТЕЛЬ |
| Модель | VSM10198 |
| Макс. начальная частота | 1000 PPS мин. (ПРИ 3,3 В постоянного тока) |
| Макс. частота вращения | 1200 PPS мин. (ПРИ 3,3 В постоянного тока) |
| Тяговое усилие | 3,5 гс-см мин. (ПРИ 500 PPS, 3,3 В постоянного тока) |
| Выходной крутящий момент | 4,5 гс-см мин. (ПРИ 500 PPS, 3,3 В постоянного тока) |
| Класс изоляции | КЛАСС E ДЛЯ КАТУШЕК |
| Прочность изоляции | 300 В переменного тока в течение одной секунды |
| Сопротивление изоляции | 50 МОм (DC 100 В) |
| Диапазон рабочих температур | -20 ~ +70 °C |
| Услуги OEM и ODM | Доступно |
Чертежи двигателя
Варианты подключения
Методы ввода двигателя включают тип штыря, FPC, печатную плату или конфигурации проводов. Они могут быть настроены в соответствии с конкретными требованиями заказчика.
О компании Changzhou Vic-Tech Motor Technology Ltd.
Мы являемся профессиональным производителем и научно-исследовательским учреждением, специализирующимся на разработке бесщеточных двигателей, решениях для применения двигателей и обработке двигателей. Расположенный в Чанчжоу, провинция Цзянсу (известном как «Город китайских микромоторов»), наш завод имеет отличные транспортные связи и близость к крупным городам.
Обладая многолетним опытом в области исследований и разработок двигателей, мы поддерживаем команду опытных инженеров и специалистов по электротехнике, способных разрабатывать новые продукты и предоставлять индивидуальные решения. Наши четыре производственных предприятия в Шэньчжэне, Чанчжоу и Дунгуане производят шаговые двигатели, двигатели с постоянными магнитами, микромоторы и двигатели постоянного тока, все сертифицированы по стандарту ISO9001:2008.
Часто задаваемые вопросы
1. Как насчет качества вашей продукции?
Мы поддерживаем высокие стандарты качества с положительными отзывами от клиентов по всему миру. Уровень жалоб на нашу продукцию остается ниже 1%. По любым вопросам в рамках гарантии мы оказываем немедленную помощь.
2. Вы производитель?
Да, мы являемся прямым производителем с собственным заводом в Чанчжоу, Китай. Мы специализируемся на производстве и экспорте различных моторных изделий и приветствуем ваши запросы.
