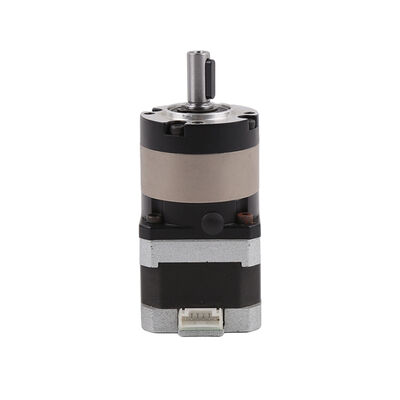

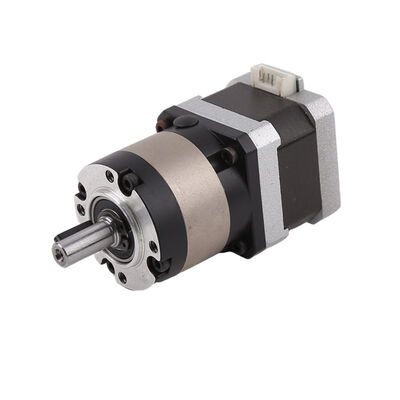

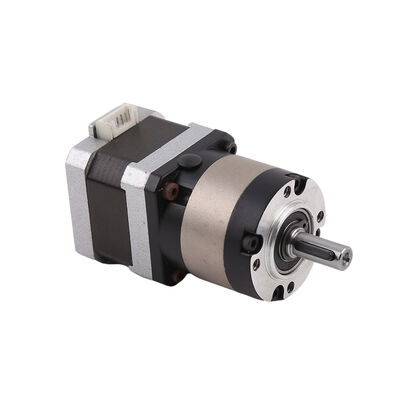

Высокий вращающий момент 42mm 1,8 Nema 17 Stepper мотора степени 0,9 с планетарной коробкой передач

Высокопроизводительный шаговый двигатель 42 мм 1,8 градуса 0,9 с планетарным редуктором высокой эффективности

Описание:
Этот гибридный шаговый двигатель квадратной формы 42 мм с планетарным редуктором.
У нас есть различные комбинации передаточных чисел на ваш выбор.
Выходной вал представляет собой круглый вал со шлицем.

Выходной крутящий момент двигателя зависит от длины двигателя и передаточного числа редуктора.
У нас есть различные передаточные числа редуктора и длина двигателя на выбор.

Информация о редукторе:

Параметры двигателя:

Чертеж:


Отображение продукта:



Применение шаговых двигателей:

3D-печать - Гибридные шаговые двигатели широко используются в 3D-принтерах для обеспечения точного управления движением, необходимого для послойной экструзии материала. Их способность удерживать положение во время печати, обеспечивая при этом достаточный крутящий момент, позволяет точно производить 3D-объекты.

Промышленный контроль - В промышленной автоматизации и станках с ЧПУ гибридные шаговые двигатели 42 мм используются для точного позиционирования и управления движением. Они приводят в действие шпиндельные двигатели в станках с ЧПУ, перемещают оси в автоматизированных токарных станках и приводят детали через сборочные линии.

Компьютерная периферия - Гибридные шаговые двигатели перемещают приводные ремни в компьютерных принтерах, сканерах и копировальных аппаратах. Они обеспечивают точность, необходимую для высококачественного сканирования и печати документов. Они также используются в оптических приводах для чтения и записи компакт-дисков/DVD-дисков.

Упаковочное оборудование - Гибридные шаговые двигатели 42 мм используются в машинах для формовки, заполнения и запечатывания, аппликаторах этикеток, паллетайзерах и другом упаковочном оборудовании. Они обеспечивают точность и повторяемость при обработке материалов, ориентации продукта и высокоскоростной маркировке.

Текстильное оборудование - В системах текстильного производства гибридные шаговые двигатели используются для функций спуска и намотки основы в ткацких станках. Они точно контролируют натяжение нитей основы для обеспечения стабильного производства ткани.

Мехатроника - Гибридные шаговые двигатели помогают в управлении движением различных мехатронных устройств, включая роботов, прецизионные XY-столы и автоматизированные управляемые транспортные средства. Их цифровые входы упрощают интеграцию управления.

В заключение, гибридные шаговые двигатели 42 мм обеспечивают идеальный баланс возможностей точного управления с достаточным крутящим моментом для применений со средней нагрузкой. Их широкий диапазон производительности в сочетании с такими преимуществами, как цифровое управление, долговечность и низкая стоимость, делают их хорошо подходящими для систем автоматизации, требующих точности и повторяемости в движении.

Примечания о гибридных шаговых двигателях:

Клиенты должны следовать принципу «сначала выбирайте шаговые двигатели, затем выбирайте драйвер на основе существующего шагового двигателя»
Лучше не использовать режим полного шага для привода гибридного шагового двигателя, вибрация больше при приводе с полным шагом.
Гибридный шаговый двигатель больше подходит для низкоскоростных случаев. Мы предлагаем скорость не более 1000 об/мин (6666PPS при 0,9 градуса), предпочтительно между 1000-3000PPS (0,9 градуса), и к нему можно прикрепить редуктор для снижения скорости. Двигатель имеет высокую эффективность работы и низкий уровень шума при подходящей частоте.
Из-за исторических причин только двигатель с номинальным напряжением 12 В использует 12 В. Другое номинальное напряжение на чертеже не является наиболее подходящим напряжением привода для двигателя. Клиенты должны выбирать подходящее напряжение привода и подходящий драйвер в соответствии с собственными требованиями.
Когда двигатель используется с высокой скоростью или большой нагрузкой, он обычно не запускается непосредственно на рабочей скорости. Мы предлагаем постепенно увеличивать частоту и скорость. По двум причинам: во-первых, двигатель не теряет шаги, а во-вторых, это может снизить шум и повысить точность позиционирования.
Двигатель не должен работать в зоне вибрации (ниже 600 PPS). Если его необходимо использовать на низкой скорости, проблему вибрации можно уменьшить, изменив напряжение, ток или добавив демпфирование.
Когда двигатель работает ниже 600PPS (0,9 градуса), он должен приводиться в действие небольшим током, большой индуктивностью и низким напряжением.
Для нагрузок с большим моментом инерции следует выбирать двигатель большого размера.
Когда требуется более высокая точность, ее можно решить, добавив редуктор, увеличив скорость двигателя или используя дробное управление. Также можно использовать 5-фазный двигатель (однополярный двигатель), но цена всей системы относительно высока, поэтому он редко используется.


Преимущества шаговых двигателей:
Шаговый двигатель может достигать точного управления даже без энкодеров с замкнутым контуром / без системы обратной связи, также у них нет электрических щеток. Таким образом, нет проблем с электромагнитными помехами и электрическими искрами. В некоторых случаях они могут заменить щеточные двигатели постоянного тока / бесщеточные двигатели.
Шаговые двигатели легко управляются с помощью драйверов, и эта функция устанавливает их важное положение в области точного управления.
1. Достижимое точное управление, программируемое
2. Без электромагнитных помех и электрических искр
3. Небольшой размер
4. Разумная цена
5. Низкий уровень шума
6. Длительный срок службы
