24 мм 24BYJ48 однополярные 4 фазы 86.4Степной двигатель с коэффициентом 1:1
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | VIC-TECH |
| Сертификация | RoHS |
| Номер модели | 24BYJ48-612 |
| Количество мин заказа | 1 единица |
| Цена | $0.75~3/unit |
| Упаковывая детали | Стандартный экспортный пакет, или может быть настроен |
| Время доставки | 15-30 рабочих дней |
| Условия оплаты | MoneyGram, западное соединение, кредитная карточка, T/T, L/C |
| Поставка способности | 10000Units/month |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Тип | Мотор коробки передач stepper | Фаза No. | 4 участка (униполярного) |
|---|---|---|---|
| Сопротивление катушки | 60Ω/фаза | Номинальное напряжение | DC 5V |
| Соотношение передач | 86,4 | Угол шага | 5.625°/86.4 |
| Выделить | 24мм редукторный шаговый двигатель,4-фазный редуктор с шаговым двигателем,86.4Соотношение 1:1 Сменный двигатель с редуктором |
||
Характер продукции

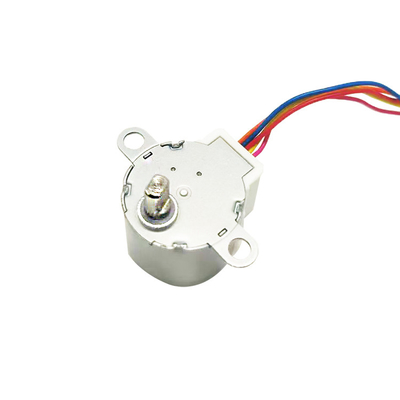

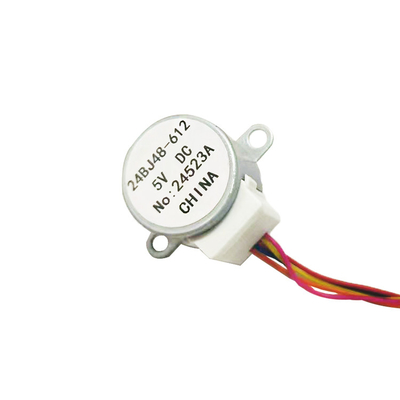

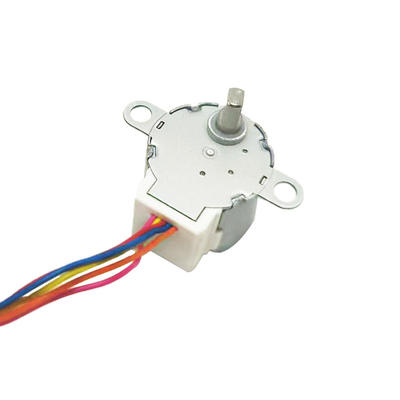

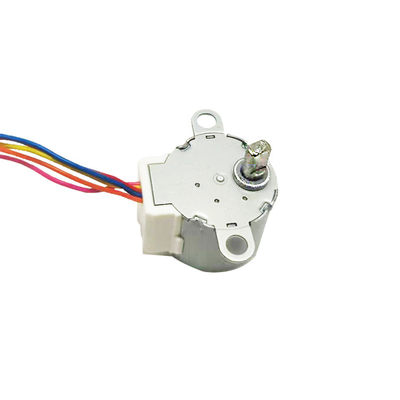

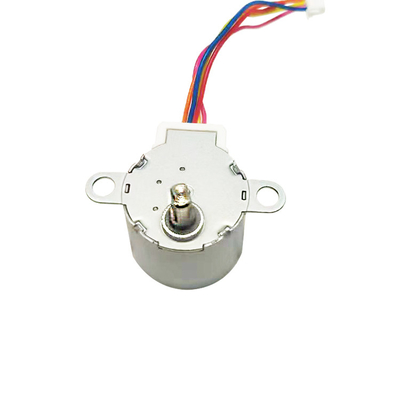

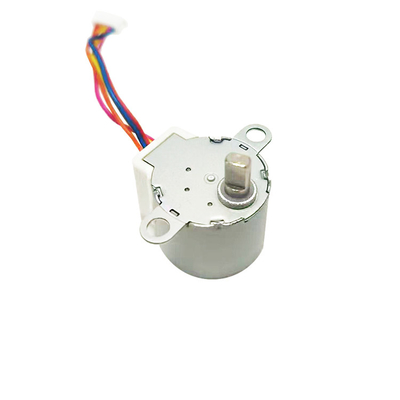

24 мм 24BYJ48 однополярный 4-фазный 86,4 коэффициент редукторный шаговый двигатель
Это шаговый мотор с постоянным магнитом диаметром 24 мм с коробкой передач с коэффициентом передач 86.4:1.
Это 4-фазный 5-проводный однополярный двигатель.
Красный кабель - это общий провод в середине каждой фазы.
Рабочая температура окружающей среды 105°C, изоляционный класс B
Выпускная коробка изготовлена из ПБТ материала, все металлические шестерени
Вся машина должна соответствовать требованиям компании "Регламенты по управлению материалами охраны окружающей среды"
Этот мотор недорогой и надежного качества, и широко используется в промышленности бытовой техники, таких как кондиционеры, умные домашние системы и умные туалеты.
Кроме того, мы также предоставляем индивидуальные услуги по коэффициентам передач, сопротивлению катушек, количеству фаз и типам соединителей.
Если вам понадобится, вы можете связаться со мной в любое время.
Параметр:
| Наименование продукта | Мотор 24BYJ48 | |||
| Модель No. | 24BYJ48-612 | |||
| Номинальное напряжение | 5 В постоянного тока | |||
| Фаза No. | 4 фазы | |||
| Сопротивление (25°C) | 60Ω/фаза±7% | |||
| Угол выхода шага | 5.625°/86.4 | |||
| Соотношение передач | 1:86.4 | |||
| Крутящий момент | ≥ 55mN.m (5 V 100 PPS) | |||
| Частота разгрузки и втягивания | ≥ 500 Гц | |||
| Частота разгрузки и вывода | ≥ 900 Гц | |||
| Сопротивление изоляции | ≥ 100 мΩ | |||
Опции настройки:
Модель No: 24BYJ48
Угол шага: ((1-2 фазы привода) 5,625°/64; (2-2 фазы привода) 11,25°/шаг
Соотношение передач: 16:1 / 25:1 / 32:1 / 48.8У нас есть только один шанс.1
Настраиваемые элементы:
Напряжение:5~24V; отношение передач, материал передач, выходной вал, конструкция крышки двигателя
|
Напряжение (V) |
Сопротивление (Ω) |
Втягивающий крутящий момент 100 ППС (mN*m) |
Сдерживающий момент (mN*m) |
Разгрузка втягивания Частота (PPS) |
| 5 | 18 | ≥ 98 | ≥ 29.4 | ≥ 500 |
| 12 | 60 | ≥117 | ≥ 29.4 | ≥ 500 |
| 12 | 70 | ≥ 68.7 | ≥ 29.4 | ≥ 500 |
| 12 | 200 | ≥ 68.7 | ≥ 29.4 | ≥ 500 |
| 12 | 300 | ≥ 58.8 | ≥ 29.4 | ≥ 500 |
Рисунок конструкции ((Единицы: мм)
Дисплей продукции:
Технические характеристики
Особенности применения
Включение клапана HVAC/RВозможности обмотки Биполярный
Принтеры, копировальные машины, хранилища данныхБез обслуживания - двигатель без щетки
Медицинское применение Анализаторы для отпуска таблетокЭффективность - компактный дизайн, более низкие затраты на интеграцию
Прочие отрасли и применения РоботикаЦифровое управление - легко использовать микропроцессор
Телекоммуникации Позиционирование антенн Коммутационные линии Управление открытой цепью - Нет необходимости в кодерах
Типичные применения
- Анализатор слюны
- Анализатор крови
- Сварная машина
- Интеллектуальные продукты безопасности
- Сплисер для синтеза волокон
- Цифровая электроника
Тип соединения
Способ ввода двигателя с видом булавки, FPC, PCB, свинцовой проволокой и т.д.
Они могут быть настроены в соответствии с потребностями клиента.
Тип вала
Выпуск вала стандартный, как ниже, также может быть настроен из-за пользовательских чертежей
Добро пожаловать в службу поддержки клиентов для большего количества типов
-
Круглый тип: DIA3 мм. 4 мм. 5 мм.
-
Тип резки D: DIA3-D2.5 DIA4-D3 и т.д.
-
Тип винта: M3 M4 M5 серийный
-
Тип ловушки
-
I-резка Тип: DIA3-I2 DIA4-I3
-
Прочий тип: вал с отверстием и т.д.
Тип крышки фиксатора
На рисунке показаны обычные модели, а специальные размеры можно настроить.
