10мм микрослайдер линейный шаговый мотор 5В постоянный винт для торговых машин оптические инструменты 、точные медицинские устройства
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | VIC-TECH |
| Сертификация | RoHS |
| Номер модели | VSM1069 |
| Количество мин заказа | 1 единица |
| Цена | US$2 ~7 |
| Упаковывая детали | Продукт упакован с хлопком жемчуга, и снаружи в коробке. |
| Время доставки | 10 ~ 30 дней после получения оплаты образца |
| Условия оплаты | MoneyGram, западное соединение, кредитная карточка, T/T, L/C |
| Поставка способности | 100000\ единиц/год |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Размер двигателя | 10 мм | Угол шага | 18 градусов |
|---|---|---|---|
| Тангаж руководства | M2pitch 0.4mm | Управлять напряжением тока | DC 3V |
| Сопротивление катушки | 15 омов (изготовление на заказ консервной банки) | Тип двигателя | stepper мотор с винтом руководства |
| Тип движения | Линейный (вперед и отсталый) | способ вождения | Двухполярный участок 2-2 |
| Ход винта | 26.4mm | Притяжение | около 220g.cm |
| Выделить | 5В постоянный винтовой линейный шаговый двигатель,Прецизные медицинские приборы Линейный шаговый двигатель,Линейный шаговой двигатель торговых машин |
||
Характер продукции
10мм Микрослайдер Линейный шаговой мотор 5В постоянного тока Винт для автоматов, оптических инструментов, высокоточных медицинских приборов
10 мм диаметром микро-слайдер винтовой длины 26,4 мм микро-слайдер шаговой двигатель медный слайдер с скобкой линейный шаговой двигатель
VSM1069 представляет собой высокоточный микроэтапный двигатель, выходный вал с углом 0,4 мм винта, через винт и винтовой стержень, поддерживающий поворот винта в тягу.
Основной угол шага двигателя составляет 18 градусов, двигатель работает 20 шагов каждую неделю, поэтому разрешение смещения может достигать 0,02 мм, чтобы достичь цели точного управления.
Аспекты привода с использованием подрозненного способа привода.
Из-за его небольшого размера, высокой точности, легкой для управления и других отличных характеристик, поэтому этот микро шаговый мотор широко используется в камере, оптических инструментов, линз,высокоточные медицинские изделия, автоматические дверные замки и другие поля.
Входная часть двигателя FPC, но может в соответствии с спросом клиента может быть изменена на иглу соединительной линии, PCB и другие формы.
Подвеска может быть изменена по запросу клиента.
Это тип ступенчатого двигателя, оснащенного скобкой, свинцом и скользкой с относительным движением.
Поскольку выходной вал двигателя является винтом, во время вращения винта, винт движет ползунок вперед и назад.такие действия, как продвижение и отступление могут быть удобно обеспеченыКроме того, шаговой мотор может точно контролировать скорость вращения, количество вращений и т. д., что также определяет скорость движения слайдера,и положение движения точное и управляемоеИ точность позиции может контролироваться до 0,05 мм.
В связи с вышеуказанными характеристиками такие двигатели широко используются в косметическом оборудовании, медицинском оборудовании, автоматических торговых автоматах, быстрой инспекции и других областях.
Основное применение
1)торговый автомат
2) оптические приборы
3) Медицинские изделия высокоточного качества
4)оборудование для красоты
Другие приложения точного контроля
10 мм M2 свинцовый слайдер с шаговым двигателемСпецификации:
| Модель No. | VSM1069 |
| Тип двигателя | Линейный шаговый двигатель |
| Фаза No. | 2 фазы |
| Угол шага | 18 градусов. |
| Фазное сопротивление | 15 Омм/фаза |
| Способ возбуждения | 2-2 биполярный привод |
| Номинальное напряжение | 3.3 ~ 5 В постоянного тока |
| Тип свинцового винта | M2*0,4 нитка с колючей проволокой |
| Инсульт | 26.4 мм |
| Вытяжная тяга | Более 3,8 gf при 500 PPS |
| Максимальная частота ответа |
Более 1100 ППС |
Рисунок 10 мм пластмассового слайдерного шагового двигателя с 26,4 мм ходом:
VSM1069 - это специальный драгоценный микростеппер-мотор (или скажем, линейный степпер-мотор) с скобкой и подвижным слайдом ((при вращении мотора слайд будет двигаться вперед или назад ),скорость движения может контролироваться драгоценным микро шаговым двигателем приводящей частоты импульсаДля этого типичного двигателя, когда двигатель управляет 2-2 фазы, 1 импульс сделать слайд двигаться 0,02 мм.Основной слайд - это черный пластиковый блок (POM), как показано на фото, также слайд может быть настроен в любой форме.

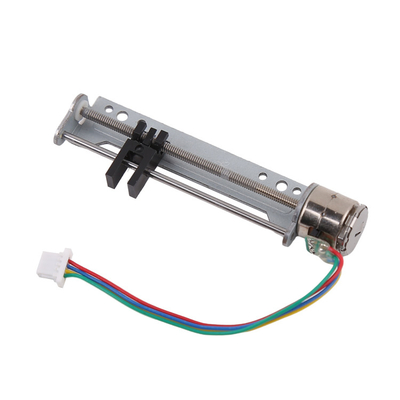

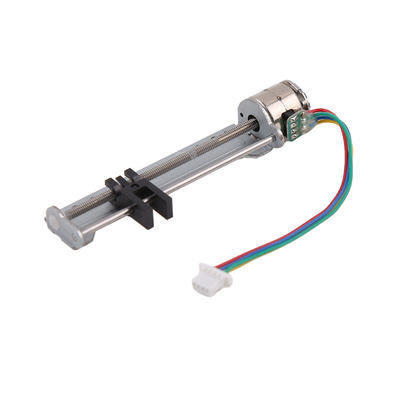

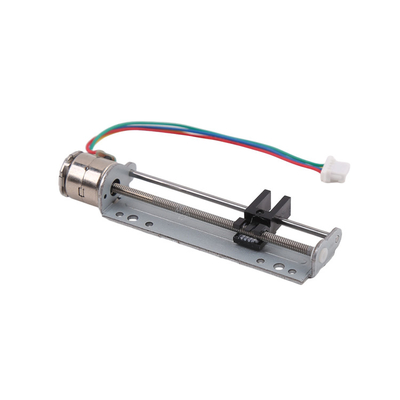

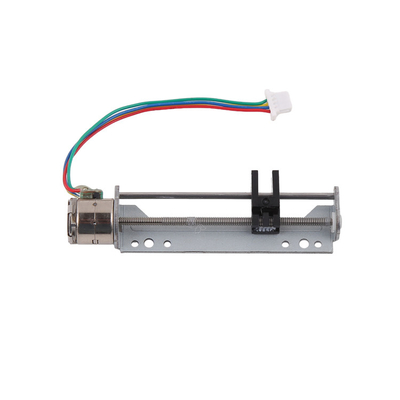

Дисплей продукции для 10 мм пластмассового слайдерного шагового двигателя:
10мм микрослайдер линейный шаговой двигатель винтовой двигатель с бракетом шаговой двигатель
Клиенты могут настроить контент:
1Что касается наружного диаметра продукта, то различные размеры, такие как 6 8 10 15 20 25 мм, могут быть выбраны в соответствии с условиями использования клиента, прочностью пространства и т. д.
2Положение выхода мотора может быть свободно выбрано в пределах 360 градусов, чтобы удовлетворить требованиям к установке в наилучшем состоянии.ПХБ, FPC голый шприц.
2В соответствии с требованиями клиентов эффективный ход двигателя может быть настроен в определенном диапазоне, в основном с учетом диаметра и длины винта.
Обычно максимальная длина винта M2 может быть 50 мм, винта M3 может быть 100 мм, и винта M4 может быть 100 мм. Может сделать 150 мм.Использование свинцового винта с чрезмерно большим диаметром для небольшого двигателя потребляет много энергии, поэтому при выборе двигателя следует тщательно продумать.
4Материал слайдера, как правило, изготовлен из пластика, который легко формируется и экономичен.
Когда у клиента есть специальные условия и требования к использованию, скользящий механизм также может быть изготовлен из металлических деталей.
Конечно, стоимость будет относительно высокой, что определяется в соответствии с требованиями клиента к форме и размеру слайдера.
Диаграмма упаковки:
