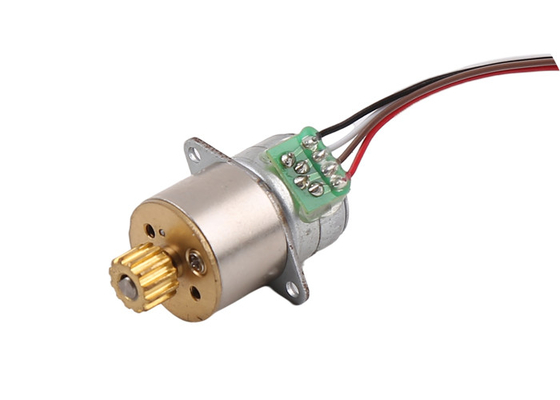

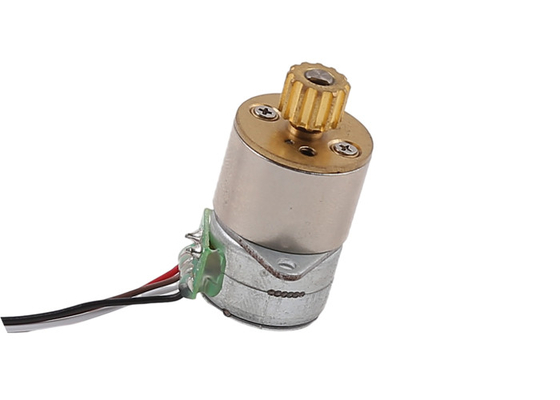

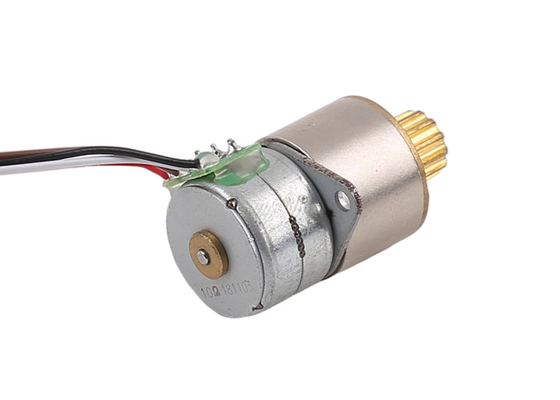

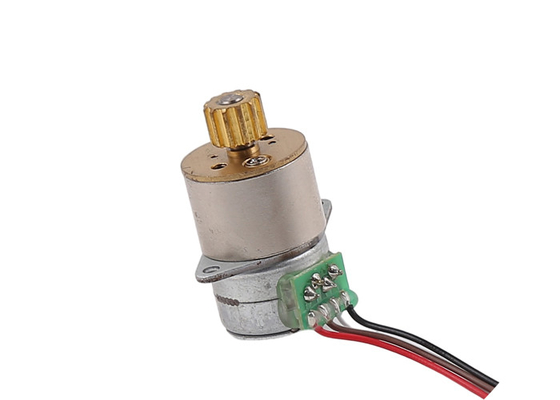

SM1516 Степной двигатель 5В постоянного тока 15 мм диаметр 18° Угол шага с цилиндровой коробкой передач
Место происхождения | China |
---|---|
Фирменное наименование | VIC-TECH |
Сертификация | RoHS |
Номер модели | SM1516-13GR |
Количество мин заказа | 1Unit |
Цена | $3.8~$8/Unit |
Упаковывая детали | The product is packed with pearl cotton, and the outside is in a carton. |
Время доставки | 10~30 days after receiving sample payment |
Условия оплаты | MoneyGram, Western Union,Credit Card,T/T, L/C |
Поставка способности | 100000\ Units/year |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xMotor type | PM stepper motor+ gearbox | Motor size | 15mm diameter |
---|---|---|---|
Step angle | 18°/gear ratio | Resistance | 10Ω/phase |
Gear ratio | 10:1 to 350:1 | Gearbox type | 13GR cylinder gearbox |
SM1516-13GR цилиндровая коробка передач диаметром 15 мм 5V DC 18° шаговый угол PM шаговый двигатель
Описание:
Это 15-миллиметровый шаговый двигатель с постоянным магнитом, прикрепленный к нему коробкой передач.
Коробка передач - цилиндровая коробка передач 13GR (15,5 мм в диаметре)
У нас есть различные передачи для выбора, от 10:1 до 350:1.
Заказчик может выбрать подходящее соотношение передач на основе своих требований к скорости/крутящему моменту.
На вале коробки передач есть передача, и мы можем ее снять, если клиентам она не нужна.
В целом, выходной вал - вал D.
Коннектор Molex 51021-0400 (регулярный коннектор с шириной 25 мм и 4 булава), и мы можем заменить его на другой тип коннектора, если клиенты захотят.
Параметры двигателя:
Модель No. | SM1516-13GR |
Тип двигателя | Биполярный шаговый двигатель |
Угол шага | 18°/соотношение передач |
Номинальное напряжение | 5В постоянного тока |
Сопротивление катушки | 10Ω |
Фаза No. | 2 фазы |
Тип соединителя | Молекс 51021-0400 |
тип коробки передач | 13GR (15,5 мм в диаметре) |
Параметры коробки передач:
Соотношение передач | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
Точное отношение | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
Номер зуба | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
Уровни снаряжения | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
Эффективность | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
Соотношение передач | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
Точное отношение | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
Номер зуба | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
Уровни снаряжения | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
Эффективность | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
Дизайн чертежа:

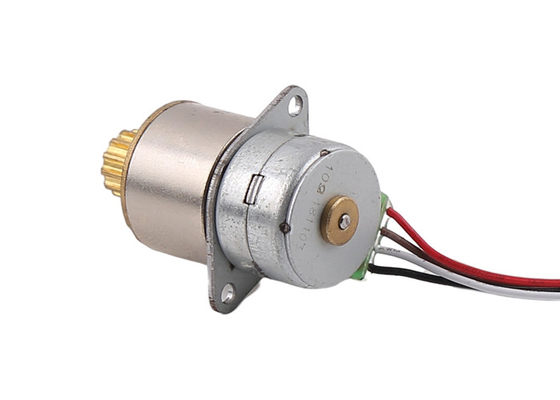

Дисплей продукции:
Применение шаговых двигателей:
Шаговые двигатели используются для точного управления, широко используются на медицинском оборудовании, 3D-принтере, промышленном точном управлении, оборудовании автоматизации и т. Д.
Шаговые двигатели могут использоваться в любых механизмах, требующих точного управления и вращающегося/линейного движения.
Преимущества шаговых двигателей:
Шаговый двигатель может достигать точного управления даже без замкнутого цикла кодеров / без системы обратной связи, также они не имеют электрической щетки.Таким образом, нет электромагнитных помех и электрических искр проблемыВ некоторых случаях они могут заменить постоянные моторы с щеткой / бесбрюшевые моторы.
Шаговые двигатели легко управляются с помощью водителя, и эта особенность устанавливает его важное положение в области точного управления.
1- Точное управление достижимо, программируемое
2Без электромагнитных помех и электрических искр.
3Небольшой размер.
4Разумная цена.
5Низкий уровень шума
6Долгий срок службы
Шаговые двигатели широко используются во всех отраслях промышленности.
Информация об упаковке и перевозке:
Образцы упаковываются в бумажную коробку.
Для массового производства продукция упакована в бумажную картошку.
Для морской перевозки (массовое производство) картонные упаковки упаковываются на поддоны.
Время доставки:
По экспрессу ((DHL/UPS/Fedex/TNT): 5 ~ 12 дней
4PX экспресс: 10 ~ 20 дней
Морская перевозка: 40 ~ 60 дней (зависит от разных стран)
Часто задаваемые вопросы
Вопрос 1: Вы производитель или торговец?
Мы производитель. Мы сами производим двигатели.
Вопрос второй:Где ваша фабрика? Можем ли мы посетить вашу фабрику?
Наш завод находится в городе Чанчжоу. Не стесняйтесь посещать нас, если хотите.
Вопрос третий:Вы предоставляете индивидуальные образцы / бесплатные образцы?
Мы можем сделать настройки на образцы, и это стоит дополнительные расходы на настройку.
Нет, мы не отправляем бесплатные образцы.
Четвертый вопрос:Сколько времени требуется для получения образцов?
Для образцов, находящихся на складе, срок выполнения поставки составляет 3 дня.
Для образцов, не имеющихся на складе, срок составляет около 15 дней.
Для настраиваемых образцов срок от 25 до 30 дней.
Вопрос 5:Какие услуги по настройке вы предоставляете?
У нас есть команда разработчиков с более чем 20-летним опытом.
Мы предоставляем услуги по настройке на все виды компонентов моторов.
От слайдера двигателя, свинца, конструкции коробки передач.
До длины кабеля, типа разъема и конструкции FPC.
Вопрос 6:Мы можем подписать контракт, если хотим разработать новый продукт?
Да, мы можем подписать контракт о секретности и защитить вашу конфиденциальность.
Пожалуйста, свяжитесь с нами, если у вас есть новый проект для разработки.
