Подгонянный мотор NEMA 14 вала 35HS42 d 35mm гибридный Stepper с коробкой передач червя

Специализированный D-волокно 35HS42 NEMA 14 35 мм гибридный шаговый двигатель с червяком коробки передач

Описание:

Это 35мм гибридный шаговый двигатель NEMA 14 с коробкой передач червя.

Между двигателем и коробкой передач есть крепление.

Высота шагового двигателя 42 мм, и у нас есть несколько высоты для выбора.

Соотношение передач 49:1, а соотношение передач регулируется на основе требования клиента к скорости и крутящему моменту.
Длина вала также настраивается.

Мы также можем регулировать длину вала.

Параметры:

Дизайн чертежа:

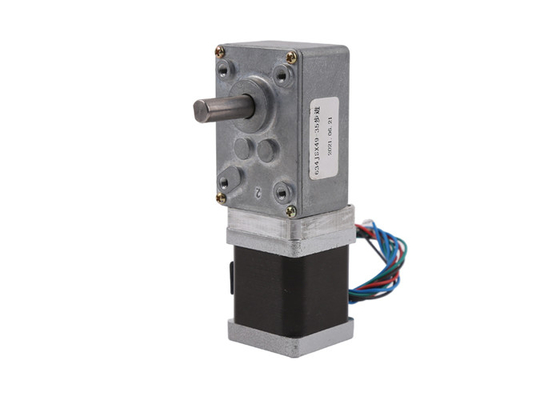

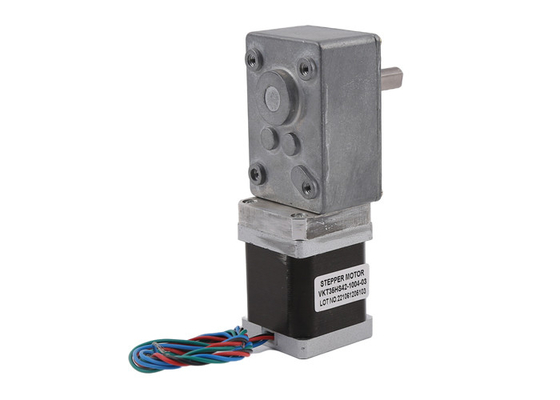

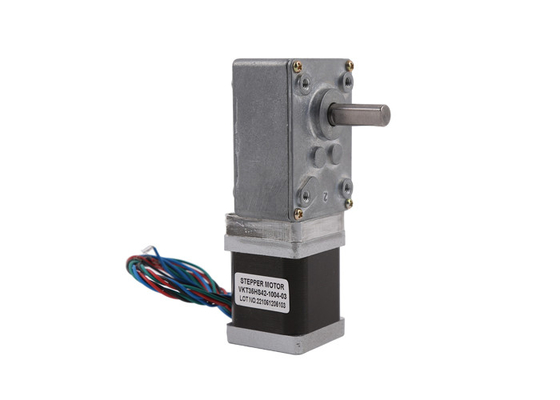

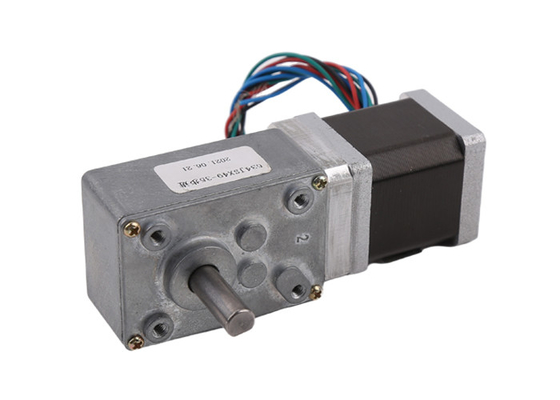

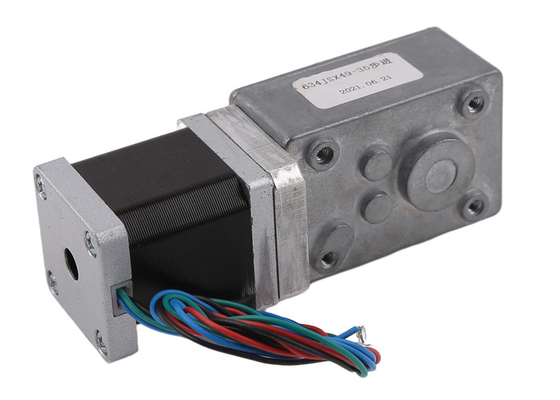

Дисплей продукции:

Применение шаговых двигателей:

Шаговые двигатели используются для точного управления, широко используются на медицинском оборудовании, 3D-принтере, промышленном точном управлении, оборудовании автоматизации и т. Д.

Шаговые двигатели могут использоваться в любых механизмах, требующих точного управления и вращающегося/линейного движения.

Преимущества шаговых двигателей:

Шаговый двигатель может достигать точного управления даже без замкнутого цикла кодеров / без системы обратной связи, также они не имеют электрической щетки.Таким образом, нет электромагнитных помех и электрических искр проблемыВ некоторых случаях они могут заменить постоянные моторы с щеткой / бесбрюшевые моторы.

Шаговые двигатели легко управляются с помощью водителя, и эта особенность устанавливает его важное положение в области точного управления.

1- Точное управление достижимо, программируемое

2Без электромагнитных помех и электрических искр.

3Небольшой размер.

4Разумная цена.

5Низкий уровень шума

6Долгий срок службы

Примечания о гибридных шаговых двигателях:

Заказчики должны следовать принципу: сначала выбирать шаговые двигатели, а затем выбирать драйвер на основе существующего шагового двигателя.
Лучше всего не использовать режим полного шага при управлении гибридным шаговым двигателем, а вибрация больше при полном шаге.
Гибридный шаговый двигатель лучше подходит для низких скоростей. Мы предлагаем скорость не превышает 1000 оборотов в минуту (6666PPS при 0,9 градусов), предпочтительно между 1000-3000PPS (0,9 градусов),и его можно прикрепить к коробке передач, чтобы снизить скорость.Мотор имеет высокую рабочую эффективность и низкий уровень шума при подходящей частоте.
По историческим причинам, только двигатель с номинальным напряжением 12 В использует 12 В. Другое номинальное напряжение на чертеже конструкции не является самым подходящим для двигателя.Клиенты должны выбрать подходящее приводное напряжение и подходящий драйвер на основе собственных требований..
Когда двигатель используется с высокой скоростью или большой нагрузкой, он, как правило, не начинается с рабочей скоростью непосредственно.двигатель не теряет шагов, а во-вторых, это может уменьшить шум и улучшить точность позиционирования.
Мотор не должен работать в зоне вибрации ((ниже 600 ППС). Если он должен использоваться на медленной скорости, проблема вибрации может быть уменьшена путем изменения напряжения, тока или добавления некоторого амортизации.
Когда двигатель работает ниже 600 ППС (0,9 градуса), он должен работать с небольшим током, большой индуктивностью и низким напряжением.
Для нагрузок с большим моментом инерции следует выбрать двигатель больших размеров.
Если требуется более высокая точность, это может быть решено путем добавления коробки передач, увеличения скорости двигателя или использования подразделения привода.Но цена всей системы относительно дорогая., поэтому его редко используют.
