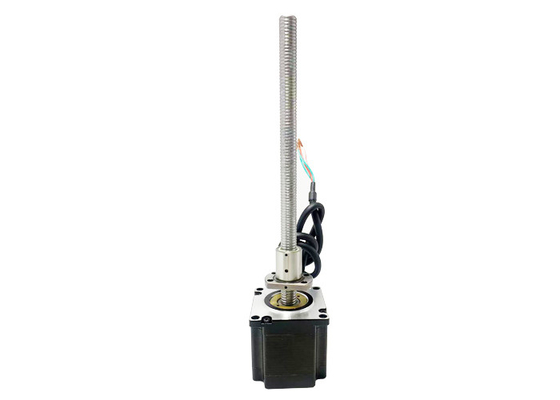

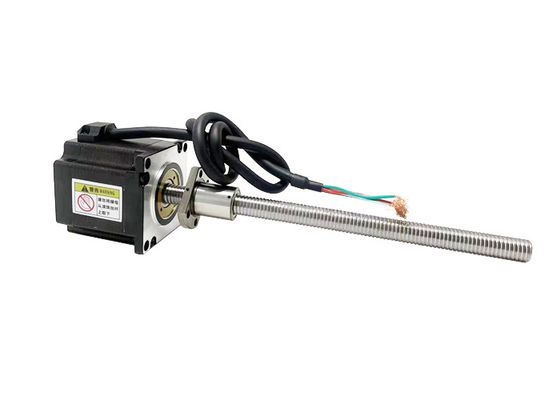

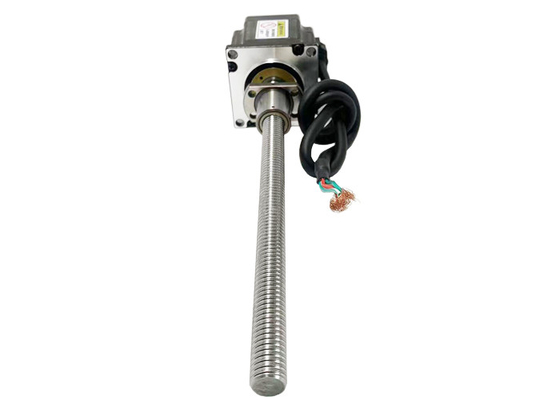

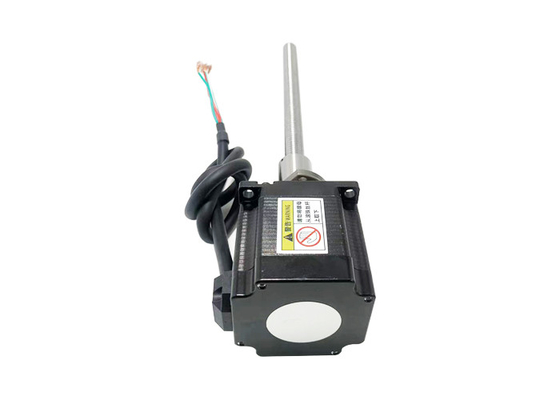

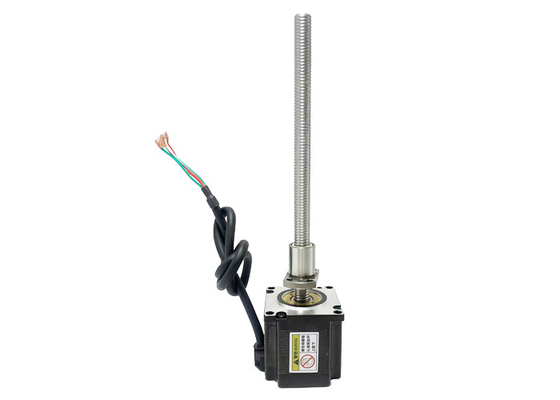

Подводящие провода угла 4 шага stepper мотора 1.8° винта шарика Nema 23 (57mm) гибридные для медицинского диагностического оборудования
Место происхождения | Китай |
---|---|
Фирменное наименование | VIC-TECH |
Сертификация | RoHS |
Номер модели | VSM57BSHSM |
Количество мин заказа | 1Unit |
Цена | $85~$200/Unit |
Упаковывая детали | Стандартный пакет экспорта, или можно подгонять |
Время доставки | 15-30 дней работы |
Условия оплаты | Западное соединение, T/T, L/C, MoneyGram |
Поставка способности | 1000000 блоков/год |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазмер мотора | 57mm | Угол шага | 1.8° |
---|---|---|---|
Напряжение тока (v) | 2.3 / 3/3,1/3,8 | Настоящий (a) | 3/4 |
Сопротивление (омы) | 0.75/1/0.78/0.95 | Индуктивность (mH) | 2.5/4.5/3.3/4.5 |
Подводящие провода | 4 | Город | Changzhou |
Нема 23 (57 мм) гибридный шаровой винтовой шаговый двигатель 1,8° Угол шага 4 Проводные провода для медицинского диагностического оборудования
Нема 23 (57 мм) гибридный шаговый двигатель, биполярный, 4-волоконный, шаровой винт, низкий уровень шума, долгий срок службы, высокая производительность, сертифицированный CE и RoHS.
Большая грузоподъемность, небольшая вибрация, низкий уровень шума, высокая скорость, быстрая реакция, плавная работа, долгий срок службы, высокая точность позиционирования (до ± 0,005 мм)
Описание:
Наименование продукта |
Гибридный шаровой винтовой шаговый мотор 57 мм |
Модель |
VSM57BSHSM |
Тип |
гибридные шаговые двигатели |
Угол шага |
10,8° |
Напряжение (V) |
2.3 / 3 / 3.1 / 3.8 |
Ток (А) |
3 / 4 |
Сопротивление (Омм) |
00,75 / 1 / 0,78 / 0.95 |
Индуктивность (mH) |
2.5 / 4.5 / 3.3 / 4.5 |
Свинцовые провода | 4 |
Длина двигателя (мм) |
45 / 55 / 65 / 75 |
Температура окружающей среды | -20°C ~ +50°C |
Повышение температуры | 80 тысяч максимум. |
Диэлектрическая прочность | 1 мА Макс. @ 500В, 1 КГц, 1 секунда. |
Сопротивление изоляции | 100MΩ Min. @500Vdc |
Сертификации:
Электрические параметры:
Размер двигателя |
Напряжение /Фаза (V) |
Текущий /Фаза (А) |
Сопротивление /Фаза (Ω) |
Индуктивность /Фаза (mH) |
Количество Свинцовые провода |
Инерция ротора (g.cm)2) |
Масса двигателя (g) |
Длина двигателя L (мм) |
57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
Стандартный чертеж внешнего контура двигателя VSM57BSHSM:
Примечания:
Длина свинцового винта может быть настроена
Специализированная обработка жизнеспособна в конце свинцового винта
Пожалуйста, свяжитесь с нами для получения дополнительных спецификаций шариковых винтов.
VSM57BSHSMBall Nut 1202 Очертание контуры:
VSM57BSHSMBall Nut 1205 Очертание контуры:
VSM57BSHSMBall Nut 1210 Очертание контуры:
Кривая скорости и тяги:
57 серия 45 мм длина двигателя биполярный привод вертолета
100% частоты импульса тока и кривой тяги
57 серия 55 мм длина двигателя биполярный привод
100% частоты импульса тока и кривой тяги
Свинцовый (мм) | Линейная скорость (мм/с) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Условия испытания:Движение вертолета, без подъема, полумикростепирование, напряжение привода 40 В
57 серия 65 мм длина двигателя биполярный привод вертолета
100% частоты импульса тока и кривой тяги
57 серия 75 мм длина двигателя биполярный вертолетный привод
100% частоты импульса тока и кривой тяги
Свинцовый (мм) | Линейная скорость (мм/с) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Условия испытания:Движение вертолета, без подъема, полумикростепирование, напряжение привода 40 В
Области применения:
Медицинское диагностическое оборудование:Степные двигатели с гибридным шаровым винтом 57 мм могут использоваться в медицинском диагностическом оборудовании, таком как сканеры изображений, сканеры КТ, рентгеновское оборудование, инструменты МРТ и т.д.Их высокоточный контроль положения и стабильность позволяют точное движение и позиционирование во время медицинского получения и обработки изображений.
Инструменты биологических наук:В исследованиях и экспериментах в области биологических наук гибридные шаровые двигатели с винтовым винтом 57 мм используются в автоматизированных системах обработки жидкости, высокопроизводительном скрининговом оборудовании, устройствах для культивирования клеток,секвенирующие геныВысокая точность и надежность этих двигателей позволяют им удовлетворять требованиям к точному управлению движением и положением в экспериментальном оборудовании.
Робототехника:Гибридные шаговые шаговые двигатели 57 мм широко используются в робототехнике для совместных приводов, движения роботизированной руки и точной позиционирования.высокое разрешение и низкий уровень шума для удовлетворения потребностей в точном движении и управлении в робототехнике.
Лазерное оборудование:Степные двигатели с гибридным шаровым винтом 57 мм могут использоваться в лазерном оборудовании для таких задач, как регулирование фокусировки, панельный стол и контроль оптического пути.Его высокоточный контроль положения и стабильность позволяют реализовать точную фокусировку и позиционирование лазерного луча.
Аналитические приборы:В различных типах лабораторных аналитических приборов гибридные шаровые винтовые шаговые моторы 57 мм могут использоваться в автоматической обработке проб, системах подачи проб, жидких хроматографах,газовые хроматографыВысокая точность движения и стабильная производительность этих двигателей играют важную роль в повышении точности и эффективности лабораторных анализов.
Полупроводниковые и электронные производственные оборудования:Гибридные шаговые шаговые двигатели 57 мм используются для точного позиционирования и управления автоматизацией в полупроводниковом и электронном производственном оборудовании.могут использоваться в оборудовании для испытаний полупроводниковых чипов, упаковочные машины, технологии поверхностного монтажа, производство печатных плат и другие области для обеспечения высокоскоростного, высокоточного и надежного управления движением.
Нестандартное оборудование автоматизации и различные типы оборудования автоматизации:Гибридные шаговые шаговые двигатели 57 мм подходят для широкого спектра нестандартного оборудования автоматизации и автоматизированных производственных линий.системы автоматической сборки, упаковочное оборудование, печатные машины, текстильное оборудование и т. д. Они обеспечивают точное управление положением и надежную производительность движения для удовлетворения потребностей в автоматизации в различных областях.
Преимущество:
Высокое отношение крутящего момента к инерции:Гибридные шаговые винтовые шаговые двигатели имеют высокое соотношение крутящего момента и инерции, что означает, что они могут обеспечивать значительный выход крутящего момента относительно их размера и веса.Это делает их идеальными для приложений, которые требуют высокого крутящего момента в компактном формате, такие как робототехника, станки с ЧПУ и системы автоматизации.
Высокое ускорение и замедлениеЭти двигатели способны к быстрому ускорению и замедлению, что позволяет быстро и точно двигаться.Низкая инерция ротора и высокий выходной крутящий момент позволяют двигателю быстро реагировать на сигналы управления, что приводит к более быстрому времени запуска и остановки и улучшению общей производительности системы.
Гладкий микростеппинг:Гибридные шаровые винтовые шаговые двигатели хорошо подходят для работы с микростеппингом, что позволяет получить более тонкое разрешение и более плавное управление движением.Микростеппинг делит каждый полный шаг на более мелкие подшаги, уменьшая размер шага и минимизируя вибрацию, шум и резонансные эффекты.такие как 3D-принтеры и системы линейного позиционирования.
Низкая реакция:Механизм шарового винта в этих двигателях помогает свести к минимуму обратный отклик, который является игрой или расстоянием между ротором и нагрузкой.поскольку при изменении направления или обратном движении происходит минимальная потеря движенияЭто имеет решающее значение для приложений, требующих точной и повторяемой позиционирования, таких как машины для подбора и размещения и оптические системы.
Высокая динамическая реакция:Сочетание гибридного шагового двигателя и механизма шарового винта позволяет обеспечить высокую динамическую реакцию, что означает, что двигатель может быстро и точно отслеживать изменения в управляющем сигнале.Такая быстрота отклика необходима для приложений, которые требуют быстрых изменений скорости, направление или положение, такие как высокоскоростные механические и динамические системы управления движением.
Тепловая эффективность:Гибридные шаговые шаговые двигатели предназначены для хорошей тепловой эффективности, что позволяет эффективно рассеивать тепло во время работы.Это помогает предотвратить перегрев и обеспечивает стабильную производительность двигателя, даже при длительном использовании или в сложных условиях.
Эффективное решение:Гибридные шаговые шаговые двигатели предлагают экономически эффективное решение для приложений, требующих высокой точности и крутящего момента.Гибридные шаговые двигатели обеспечивают баланс между производительностьюОни часто являются предпочтительным выбором для приложений, где стоимость является значительным фактором, не посягая на качество и производительность.
Требования к выбору двигателя:
¢Движение/направление установки
¢ Требования к нагрузке
¢ Требования к инсульту
∆ Требования к конечной обработке
∆ Требования к точности
Требования к обратной связи кодера
¢ Требования к ручной регулировке
Окружающая среда
