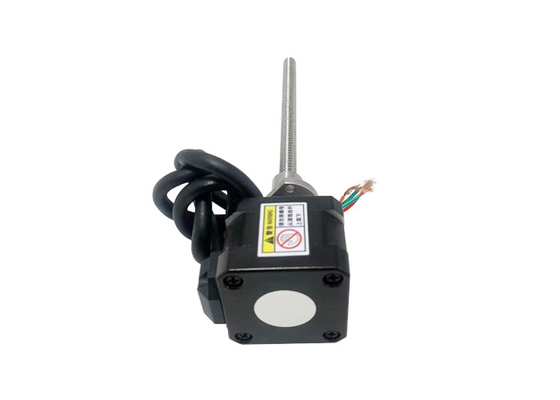

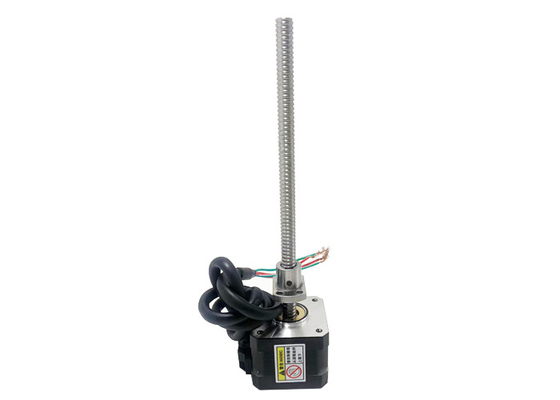

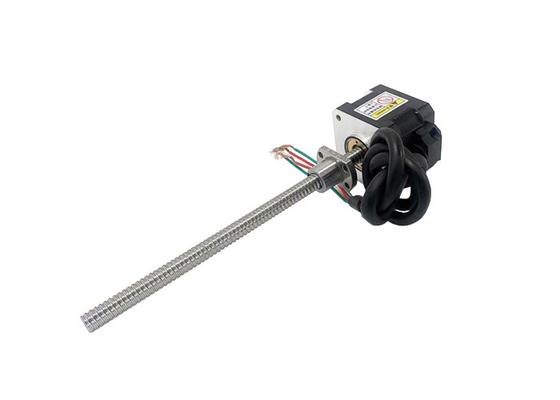

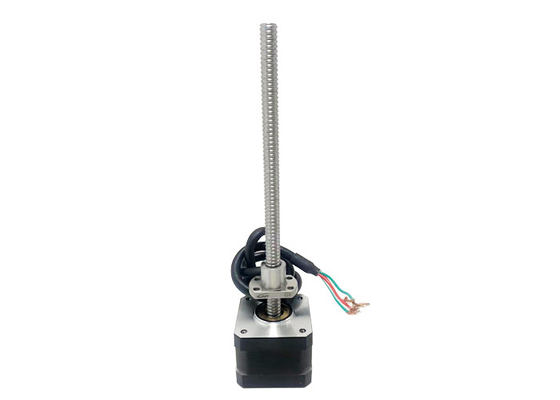

Напряжение тока 2,1 угла шага stepper мотора 1.8° винта шарика Nema 17 (42mm) гибридное/3.7V настоящее 1A, 4 подводящего провода
Место происхождения | Китай |
---|---|
Фирменное наименование | VIC-TECH |
Сертификация | RoHS |
Номер модели | VSM42BSHSM |
Количество мин заказа | 1Unit |
Цена | $71~$143/Unit |
Упаковывая детали | Стандартный пакет экспорта, или можно подгонять |
Время доставки | 15-30 дней работы |
Условия оплаты | Западное соединение, T/T, L/C, MoneyGram |
Поставка способности | 1000000 блоков/год |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазмер мотора | 42mm | Угол шага | 1.8° |
---|---|---|---|
Напряжение тока (v) | 2.1 / 3,7 | Настоящий (a) | 1 |
Сопротивление (омы) | 2.1 / 3,7 | Индуктивность (mH) | 1.5 / 2,3 |
Подводящие провода | 4 | Город | Changzhou |
Нема 17 (42 мм) гибридный шаровой винтовой шаговый мотор 1.8° Угол шага Напряжение 2.1 / 3.7V Ток 1A,4 Свинцовые провода
Нема 17 (42 мм) гибридный шаговый двигатель, биполярный, 4-волоконный, шаровой винт, низкий уровень шума, длительный срок службы, высокая производительность, сертифицированный CE и RoHS.
Описание:
Наименование продукта |
42 мм гибридный шаровой винтовой шаговый двигатель |
Модель |
VSM42BSHSM |
Тип |
гибридные шаговые двигатели |
Угол шага |
10,8° |
Напряжение (V) |
2.6 / 3.3 / 2 / 2.5 |
Ток (А) |
1.5 / 2.5 |
Сопротивление (Омм) |
1.8 / 2.2 / 0.8 / 1 |
Индуктивность (mH) |
2.6 / 4.6 / 1.8 / 2.8 |
Свинцовые провода | 4 |
Длина двигателя (мм) |
34 / 40 / 48 / 60 |
Температура окружающей среды | -20°C ~ +50°C |
Повышение температуры | 80 тысяч максимум. |
Диэлектрическая прочность | 1 мА Макс. @ 500В, 1 КГц, 1 секунда. |
Сопротивление изоляции | 100MΩ Min. @500Vdc |
Сертификации:
Электрические параметры:
Размер двигателя |
Напряжение /Фаза (V) |
Текущий /Фаза (А) |
Сопротивление /Фаза (Ω) |
Индуктивность /Фаза (mH) |
Количество Свинцовые провода |
Инерция ротора (g.cm)2) |
Масса двигателя (g) |
Длина двигателя L (мм) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Стандартный чертеж внешнего контура двигателя VSM42BSHSM:
Примечания:
Длина свинцового винта может быть настроена
Специализированная обработка жизнеспособна в конце свинцового винта
Пожалуйста, свяжитесь с нами для получения дополнительных спецификаций шариковых винтов.
VSM42BSHSMBall Nut 0801 или 0802 Очертание контуры:
VSM42BSHSMBall Nut 1202 Очертание контуров:
VSM42BSHSMBall Nut 1205 Очертание контуры:
VSM42BSHSMBall Nut 1210 Очертание контуры:
Кривая скорости и тяги:
42 серия 34 мм длина двигателя биполярный привод вертолета
100% частоты импульса тока и кривой тяги
42 серия 40 мм длина двигателя биполярный привод вертолета
100% частоты импульса тока и кривой тяги
Свинцовый (мм) | Линейная скорость (мм/с) | |||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Условия испытания:Движение вертолета, без подъема, полумикростепирование, напряжение привода 40 В
42 серия 48 мм длина двигателя биполярный привод
100% частоты импульса тока и кривой тяги
42 серия 60 мм длина двигателя биполярный привод вертолета
100% частоты импульса тока и кривой тяги
Свинцовый (мм) | Линейная скорость (мм/с) | |||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Условия испытания:Движение вертолета, без подъема, полумикростепирование, напряжение привода 40 В
Области применения:
Автоматическое оборудование:Эти двигатели могут использоваться в различных автоматических оборудованиях, таких как автоматические сборочные линии, упаковочные машины, автоматические системы хранения и многое другое.Они обеспечивают высокоточное позиционирование и надежное управление движением для точного манипулирования и позиционирования деталей.
3D принтеры:42 мм гибридные шаровые винтовые шаговые двигатели могут использоваться в движущихся осях 3D-принтеров для точного позиционирования и управления движением головки печати.можно получить высококачественные результаты печати.
Машины-инструменты с ЧПУ:Эти двигатели могут быть использованы в осях движения станков с ЧПУ, таких как таблицы позиционирования XYZ, фрезерные машины и машины для гравировки.высокий выходной крутящий момент и надежный контроль движения для точной обработки и гравировки.
Медицинское оборудование:42-мм гибридные шаровые винтовые шаговые двигатели могут использоваться в медицинском оборудовании, таком как медицинское оборудование для визуализации, хирургические роботы и автоматизированные медицинские инструменты.Они обеспечивают точное управление положением и стабильное движение для тонкого манипулирования и автоматизации медицинских процессов.
Текстильные машины:Эти двигатели могут быть использованы для различных осей движения в текстильных машинах, таких как ткацкие станки, швейные машины, вышивочные машины и многое другое.высокоточные механизмы для производства и переработки текстиля.
Робототехника:42 мм гибридные шаровые винтовые шаговые двигатели используются в соединениях и приводах в роботах.Они обеспечивают точное управление положением и высокий выход крутящего момента и используются для реализации точного движения и работы роботов.
Преимущество:
Высокая точность позиционирования:42-мм гибридные шаговые винтовые шаговые двигатели обеспечивают высокую точность позиционирования.Это позволяет двигателю точно достичь и поддерживать желаемое положение, что имеет решающее значение в приложениях, требующих точного позиционирования.
Увеличенный выход крутящего момента:Эти двигатели обеспечивают повышенный крутящий момент по сравнению со стандартными шаговыми двигателями. Механизм шарикового винта эффективно преобразует вращательное движение двигателя в линейное движение,в результате улучшения передачи крутящего моментаЭто позволяет двигателю управлять большими нагрузками или преодолевать более высокое сопротивление, что делает его подходящим для применений с требованием к крутящему моменту.
Улучшенная грузоподъемность:Система передачи шарового винта в этих двигателях обеспечивает улучшенную грузоподъемность.позволяет двигателю обрабатывать более высокие нагрузки и поддерживать стабильность во время работыЭто делает их подходящими для применения, связанного с перемещением тяжелых грузов или работой в сложных условиях.
Уменьшение негативных реакций:Механизм шарового винта, используемый в этих двигателях, помогает свести к минимуму негативную реакцию.в результате чего улучшается управление движением и точность позиционированияСниженная реакция обеспечивает точную реакцию двигателя на сигналы управления, что делает его подходящим для применений, требующих строгого контроля движения.
Более высокая эффективность:Гибридные шаговые шаговые двигатели обеспечивают более высокую эффективность по сравнению с традиционными шаговыми двигателями.что приводит к улучшению преобразования энергии и снижению потерь мощностиЭто приводит к повышению эффективности и снижению энергопотребления, что делает их более экономичными и экологически чистыми.
Безупречная операция:Механизм шарового винта обеспечивает более плавное и точное линейное движение по сравнению с другими системами трансмиссии.обеспечение более тихой и стабильной работыСледовательно, эти двигатели подходят для применения, где необходимо свести к минимуму шум и вибрации.
Долговечность и надежность42мм гибридные шаровые винтовые шаровые двигатели предназначены для долговечности и длительного срока службы.обеспечивает надежную и постоянную производительность даже в сложных условиях эксплуатацииЭто приводит к снижению требований к техническому обслуживанию и улучшению надежности системы.
Требования к выбору двигателя:
¢Движение/направление установки
¢ Требования к нагрузке
¢ Требования к инсульту
∆ Требования к конечной обработке
∆ Требования к точности
Требования к обратной связи кодера
¢ Требования к ручной регулировке
Окружающая среда
