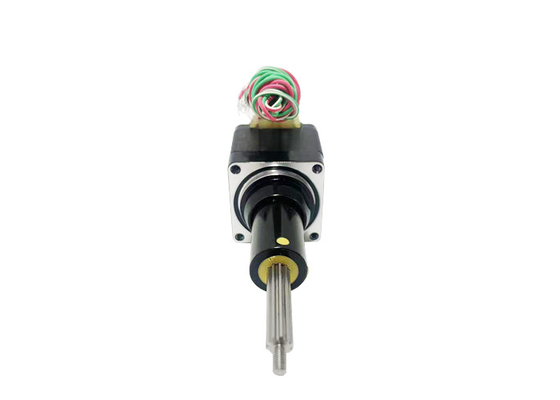

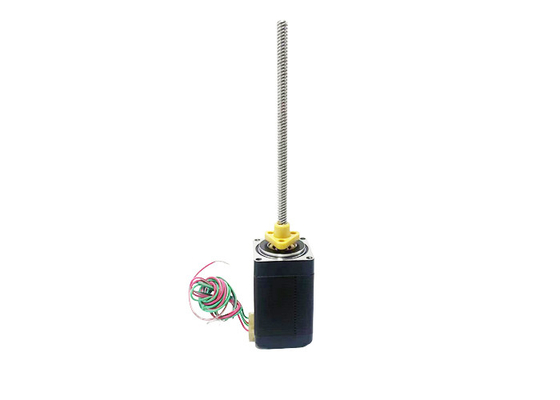

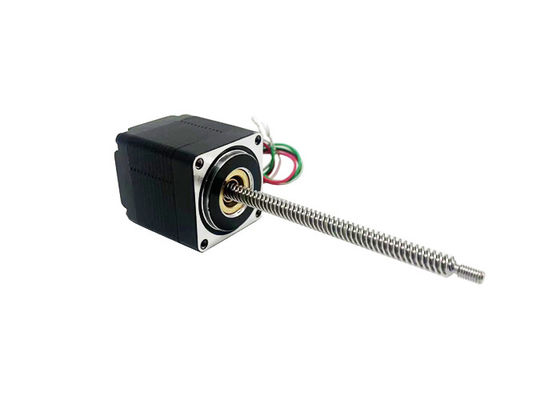

Мотор Nema 11 (28mm) гибридный stepper, двухполярный, 4 руководство, винт руководства АКМЕ, малошумный, длинная жизнь, высокая эффективность.
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | VIC-TECH |
| Сертификация | RoHS |
| Номер модели | VSM28HSM |
| Количество мин заказа | 1Unit |
| Цена | $31~$80/Unit |
| Упаковывая детали | Стандартный пакет экспорта, или можно подгонять |
| Время доставки | 15-30 дней работы |
| Условия оплаты | Западное соединение, T/T, L/C, MoneyGram |
| Поставка способности | 1000000 блоков/год |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Размер мотора | 28мм | Угол шага | 1.8° |
|---|---|---|---|
| Напряжение тока (v) | 2.1 / 3,7 | Настоящий (a) | 1 |
| Сопротивление (омы) | 2.1 / 3,7 | Индуктивность (mH) | 1.5 / 2,3 |
| Подводящие провода | 4 | Город | Changzhou |
| Выделить | Гибридный шаговый двигатель с низким уровнем шума,длительный гибридный шаговый двигатель |
||
Характер продукции
Нема 11 (28мм) гибридный шаговый двигатель, биполярный, 4-свинцовый, ACME свинцовый винт, низкий уровень шума, длительный срок службы, высокая производительность.

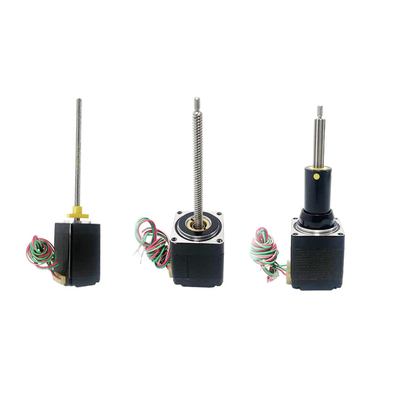

Этот 28 мм гибридный шаговый двигатель доступен в трех типах: внешнеприводный, сквозной и сквозной.
Максимальная тяга до 240 кг, низкое повышение температуры, низкая вибрация, низкий шум, длительный срок службы (до 5 миллионов циклов) и высокая точность позиционирования (до ± 0,01 мм)
Стандартный чертеж внешнего контура двигателя VSM28HSM:
Примечания:
Длина свинцового винта может быть настроена
Специализированная обработка жизнеспособна в конце свинцового винта
Описание:
|
Наименование продукта |
Гибридные шаговые моторы 28 мм |
|
Модель |
VSM28HSM |
|
Тип |
гибридные шаговые двигатели |
|
Угол шага |
10,8° |
|
Напряжение (V) |
2.1 / 3.7 |
|
Ток (А) |
1 |
|
Сопротивление (Омм) |
2.1 / 3.7 |
|
Индуктивность (mH) |
1.5 /2.3 |
| Свинцовые провода | 4 |
|
Длина двигателя (мм) |
35/45 |
| Температура окружающей среды | -20°C ~ +50°C |
| Повышение температуры | 80 тысяч максимум. |
| Диэлектрическая прочность | 1 мА Макс. @ 500В, 1 КГц, 1 секунда. |
| Сопротивление изоляции | 100MΩ Min. @500Vdc |
Сертификации:
Электрические параметры:
| Размер двигателя |
Напряжение Фаза (V) |
Текущий/ Фаза (А) |
Сопротивление/ Фаза (Ω) |
Индуктивность/ Фаза (mH) |
Количество Свинцовые провода |
Инерция ротора (g.cm)2) |
Масса двигателя |
Длина двигателя L (мм) |
| 28 | 2.1 | 1 | 2.1 | 1.5 | 4 | 9 | 120 |
34 |
| 28 | 3.7 | 1 | 3.7 | 2.3 | 4 | 13 | 180 |
45
|
Спецификации и параметры работы свинцовых винтов:
|
Диаметр (мм) |
Свинцовый (мм) |
Шаг (мм) |
Сила самозамыкания отключена (N) |
| 4.76 | 0.635 | 0.003175 | 100 |
| 4.76 | 1.27 | 0.00635 | 40 |
| 4.76 | 2.54 | 0.0127 | 10 |
| 4.76 | 5.08 | 0.0254 | 1 |
| 4.76 | 10.16 | 0.0508 | 0 |
Примечание: для получения дополнительных спецификаций свинцовых винтов, пожалуйста, свяжитесь с нами.
Стандартный чертеж контура гибридных 28 мм шаговых двигателей:
Примечания:
Специализированная обработка жизнеспособна в конце свинцового винта
|
Удар S (мм) |
Размер А (мм) |
Размер B (мм) | |
| L = 34 | L = 42 | ||
| 12.7 | 19.8 | 6.5 | 0 |
| 19.1 | 26.2 | 12.9 | 0 |
| 25.4 | 32.5 | 19.2 | 5.9 |
| 31.8 | 38.9 | 25.6 | 12.3 |
| 38.1 | 45.2 | 31.9 | 18.6 |
| 50.8 | 57.9 | 44.6 | 31.3 |
| 63.5 | 70.6 | 57.3 | 44 |
28 мм гибридный шаговый двигатель стандартный сквозь фиксированный двигатель Контурный чертеж:
Примечания:
Длина свинцового винта может быть настроена
Специализированная обработка жизнеспособна в конце свинцового винта
Кривая скорости и тяги:
28 серии 34 мм длина двигателя биполярный привод вертолета
100% частоты импульса тока и кривой тяги (Φ4,76 мм свинцовый винт)
28 серии 45 мм длина двигателя биполярный вертолетный привод
100% частоты импульса тока и кривой тяги (Φ4,76 мм свинцовый винт)
| Свинцовый (мм) | Линейная скорость (мм/с) | |||||||||
| 0.635 | 0.635 | 1.27 | 1.905 | 2.54 | 3.175 | 3.81 | 4.445 | 5.08 | 5.715 | 11.43 |
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 22.86 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 | 45.72 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 | 91.44 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 | 182.88 |
Условия испытания:
Движение вертолета, без подъема, полумикростепирование, напряжение привода 24 В
Области применения:
Робототехника:Гибридные шаговые двигатели широко используются в робототехнике.Приложения робототехники включают промышленные роботы, сервисные роботы, медицинские роботы и т.д.
Автоматическое оборудование:Гибридные шаговые двигатели также могут использоваться в различных автоматических оборудованиях, таких как автоматические упаковочные машины, автоматизированные производственные линии, печатные станки, текстильные машины и многое другое.Они обеспечивают точное управление положением, высокоскоростное движение и надежные характеристики.
3D принтеры:Гибридные шаговые двигатели играют важную роль в 3D-принтерах.Гибридные шаговые двигатели в 3D-принтерах обеспечивают точное позиционирование и плавное движение для обеспечения качества печати.
Медицинские изделия:Гибридные шаговые двигатели также широко используются в медицинских устройствах, например, в медицинском оборудовании для визуализации, хирургических роботах, шприцах, автоматической обработке образцов и многом другом.Гибридные шаговые двигатели обеспечивают точное положение и управление движением в этих устройствах, чтобы удовлетворить требования медицинской промышленности к высокой точности и надежности.
Автомобильное оборудование:Гибридные шаговые двигатели также используются в широком диапазоне автомобильного оборудования.а также в различных системах управления внутри транспортного средстваГибридные шаговые двигатели обеспечивают высокоточный контроль положения и надежную производительность в автомобильном оборудовании.
Преимущество:
Высокая точность:Гибридные шаговые двигатели обеспечивают высокоточный контроль положения.Это делает их очень подходящими для приложений, требующих тонкого управления движением.
Хорошая производительность при низких скоростях:Гибридные шаговые двигатели хорошо работают при низких скоростях. Они могут обеспечивать высокий выходный крутящий момент, что позволяет легко справляться с приложениями, которые требуют высокого стартового крутящего момента или работают на низких скоростях.Это делает их полезными в сценариях, которые требуют точного управления и замедленного движения.
Простое управление приводом:Гибридные шаговые двигатели имеют относительно простое управление приводом. Они, как правило, управляются в открытом цикле и не требуют датчиков обратной связи, что снижает сложность системы и стоимость.Точное управление положением и регулирование скорости шаговых двигателей может быть достигнуто с помощью соответствующих приводов.
Высокая надежность:Гибридные шаговые двигатели обеспечивают высокую надежность и долговечность.Они обычно изготавливаются с сильными магнитными конструкциями и высококачественными материалами, которые поддерживают стабильную производительность в течение длительных периодов работы и повторных запусковЭто делает их подходящими для применения, требующих длительного времени работы и высокой надежности.
Быстрая реакция и динамическая производительность:Гибридные шаговые двигатели имеют быстрое время отклика, что позволяет точно менять положение за короткий промежуток времени.и может справиться с внезапными изменениями нагрузкиЭто делает их подходящими для приложений, требующих быстрого ответа и высокой динамической производительности.
Требования к выбору двигателя:
¢Движение/направление установки
¢ Требования к нагрузке
¢ Требования к инсульту
∆ Требования к конечной обработке
∆ Требования к точности
Требования к обратной связи кодера
¢ Требования к ручной регулировке
Окружающая среда
