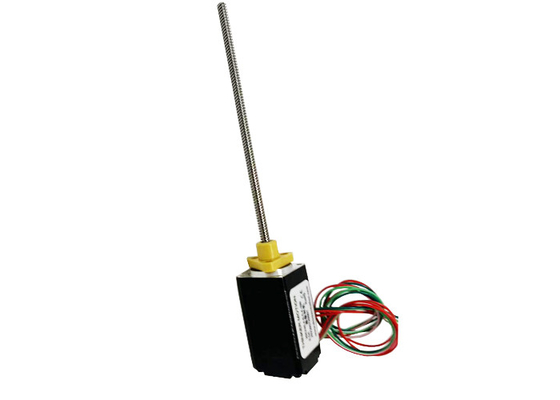

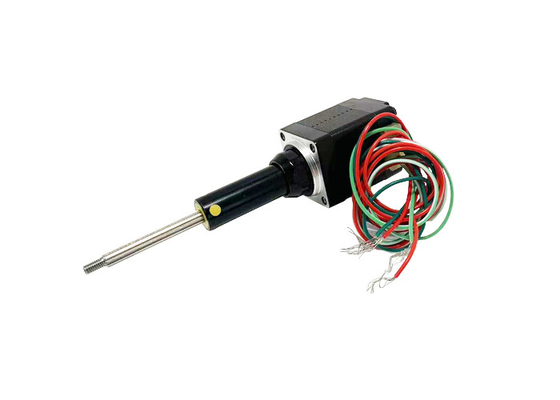

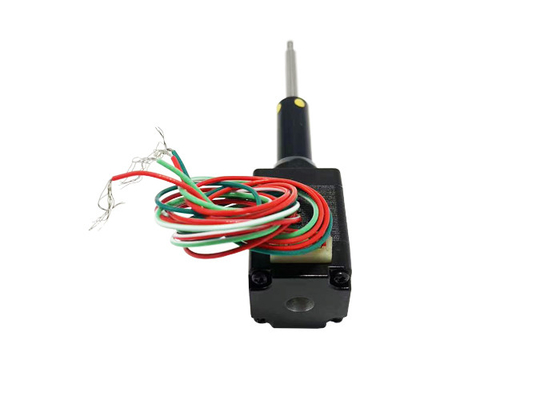

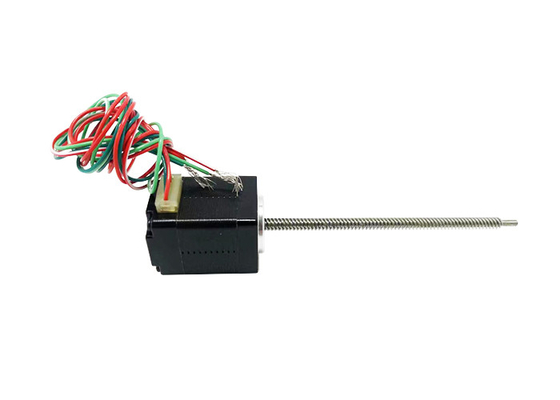

Мотор Nema 8 (20mm) гибридный stepper, двухполярный, 4 руководство, винт руководства АКМЕ, малошумный, длинная жизнь, высокая эффективность
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | VIC-TECH |
| Сертификация | RoHS |
| Номер модели | VSM20HSM |
| Количество мин заказа | 1Unit |
| Цена | $33~$78/Unit |
| Упаковывая детали | Стандартный пакет экспорта, или можно подгонять |
| Время доставки | 15-30 дней работы |
| Условия оплаты | Западное соединение, T/T, L/C, MoneyGram |
| Поставка способности | 1000000 блоков/год |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Размер мотора | 20mm | Напряжение тока/участок | 2.5 / 6.3V |
|---|---|---|---|
| Настоящий/участок | 0.5A | Сопротивление/участок | 5.1 / 12.5Ω |
| Индуктивность/участок | 1.5 / 4.5mH | Количество подводящих проводов | 4 |
| Инерция ротора | 2 g·² см | Город | Changzhou |
Характер продукции
Нема 8 (20 мм) гибридный шаговый двигатель, биполярный, 4-водящий, ACME-водящий винт, низкий уровень шума, длительный срок службы, высокая производительность

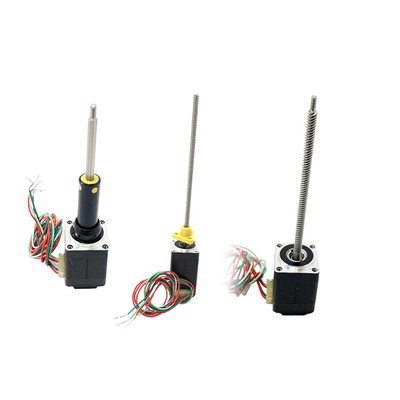

Этот гибридный шаговый двигатель размером 20 мм доступен в трех типах: внешнеприводный, сквозной и сквозной.
Стандартный чертеж внешнего контура двигателя VSM20HSM:
Описание:
|
Наименование продукта |
20 мм Гибридные шаговые двигатели с внешним приводом |
|
Модель |
VSM20HSM |
|
Тип |
гибридные шаговые двигатели |
|
Угол шага |
10,8° |
|
Напряжение (V) |
2.5 / 6.3 |
|
Ток (А) |
0.5 |
|
Сопротивление (Омм) |
5.1 / 12.5 |
|
Индуктивность (mH) |
1.5 / 4.5 |
| Свинцовые провода | 4 |
|
Стойкость вращения (N.m) |
0.02 / 0.04 |
|
Длина двигателя (мм) |
30 / 42 |
| Температура окружающей среды | -20°C ~ +50°C |
| Повышение температуры | 80 тысяч максимум. |
| Диэлектрическая прочность | 1 мА Макс. @ 500В, 1 КГц, 1 секунда. |
| Сопротивление изоляции | 100MΩ Min. @500Vdc |
Сертификации:
Электрические параметры:
| Размер двигателя |
Напряжение Фаза (V) |
Текущий/ Фаза (А) |
Сопротивление/ Фаза (Ω) |
Индуктивность/ Фаза (mH) |
Количество Свинцовые провода |
Инерция ротора (g.cm)2) |
Поддерживающий момент (N.m) |
Длина двигателя L (мм) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
Общие технические параметры:
| Радиальный просвет | 0.02 мм Макс (450 г нагрузки) | Сопротивление изоляции | 100MΩ @500VDC |
| Освобождение оси | 0.08 мм Макс (450 г нагрузки) | Диэлектрическая прочность | 500ВАК, 1mA, 1s@1KHZ |
| Максимальная радиальная нагрузка | 15N (20 мм от поверхности фланца) | Класс изоляции | Класс B (80K) |
| Максимальная осевая нагрузка | 5N | Температура окружающей среды | -20°C ~ +50°C |
Спецификации винта:
| Диаметр свинцового винта ((мм) | Свинцовый ((мм) | Шаг ((мм) | Сила самоблокировки отключается ((N) |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
Кривая крутящего момента и частоты:
Условия испытания:
Движение вертолета, полумикростепенное, приводное напряжение 24 В
Области применения:
3D-печать:20 мм гибридные шаговые двигатели могут использоваться для управления движением в 3D-принтерах для управления печатной головой, сценой и системой осевого движения.
Оборудование для автоматизации: Эти шаговые двигатели обычно используются в оборудовании для автоматизации, таких как автоматические упаковочные машины, автоматические сборочные линии, автоматические роботизированные руки и т. д.для управления точным положением и скоростью.
Робототехника:В области робототехники гибридные шаговые двигатели длиной 20 мм используются для управления движениями суставов роботов для точного управления положением и положением.
Машины-инструменты с ЧПУ:Эти шаговые двигатели также используются в станках с ЧПУ для управления точными движениями инструментов или столов для высокоточной обработки.
Медицинское оборудование:В медицинском оборудовании гибридные шаговые двигатели длиной 20 мм могут использоваться для точного управления движением компонентов медицинского оборудования, таких как хирургические роботы и системы доставки лекарств.
Автомобильное оборудование:В автомобильной промышленности эти шаговые двигатели могут использоваться для управления положением и движением автомобильных компонентов, таких как системы подъема и опускания окон, системы регулирования сидений,И так далее..
Умный дом:В области умного дома гибридные шаговые двигатели длиной 20 мм могут использоваться для управления открытием и закрытием штор, вращающимися камерами в системах безопасности дома и т. Д.
Это лишь некоторые из распространенных областей применения гибридных шаговых двигателей 20 мм, на самом деле шаговые двигатели имеют широкий спектр применений в различных отраслях и областях.Специфические сценарии использования также зависят от их конкретных спецификаций, требования к производительности и контролю.
Преимущество:
Точность и способность позиционирования:Гибридные шаговые двигатели обеспечивают высокую точность и возможность позиционирования для тонких шаговых движений, часто с низкими углами шага, такими как 1,8 градуса или 0,9 градуса,в результате более точного управления положением.
Высокий крутящий момент и высокая скорость:Гибридные шаговые двигатели конструктивно спроектированы для обеспечения высокого крутящего момента и, при правильном драйвере и контроллере, высокой скорости.Это делает их подходящими для приложений, которые требуют как высокого крутящего момента, так и высокой скорости движения.
Управляемость и программируемость:Гибридные шаговые двигатели - это система управления с открытым контуром с хорошей управляемостью.в результате высокопрограммируемых и управляемых последовательностей движения.
Простой привод и управление:Гибридные шаговые двигатели имеют относительно простую схему привода и управления по сравнению с другими типами двигателей.кодеры) и могут быть напрямую управлены соответствующими драйверами и контроллерамиЭто упрощает проектирование и установку системы и снижает затраты.
Высокая надежность и стабильность:Гибридные шаговые двигатели обеспечивают высокую надежность и стабильность благодаря их простой конструкции, небольшому количеству движущихся частей и безброшной конструкции.длительный срок службы, и обеспечивают стабильную производительность при правильном использовании и эксплуатации.
Энергоэффективность и низкий уровень шума:Гибридные шаговые двигатели являются энергоэффективными, обеспечивая высокий выходной крутящий момент при относительно низкой мощности.что дает им преимущество в применении, чувствительном к шуму.
Требования к выбору двигателя:
¢Движение/направление установки
¢ Требования к нагрузке
¢ Требования к инсульту
∆ Требования к конечной обработке
∆ Требования к точности
Требования к обратной связи кодера
¢ Требования к ручной регулировке
Окружающая среда
