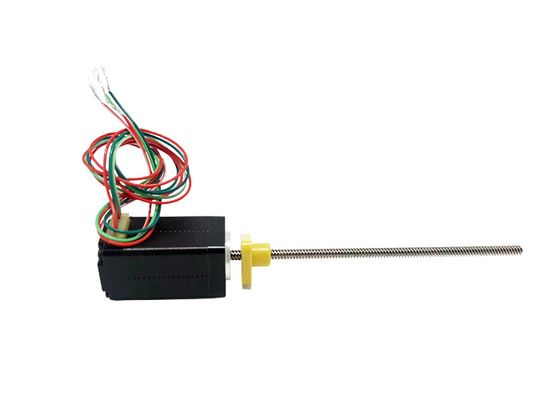

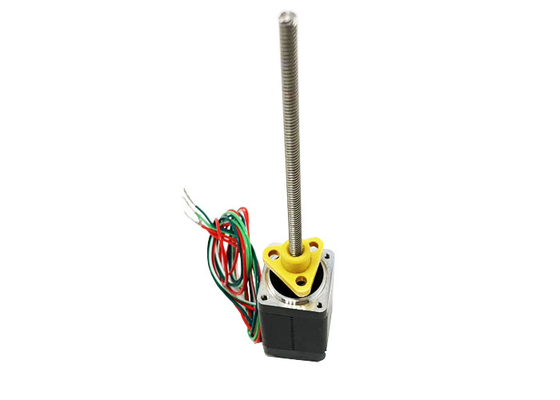

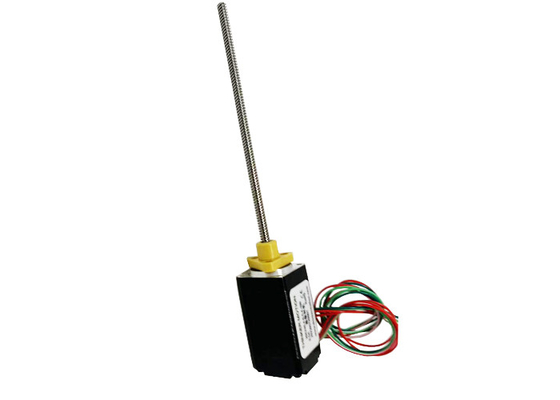

20 мм 2,5 В 2-фазный внешний привод Ходовой винт Гибридный линейный шаговый двигатель для медицинского оборудования
| Place of Origin | China |
|---|---|
| Фирменное наименование | VIC-TECH |
| Сертификация | RoHS |
| Model Number | VSM20HS30-C2-0254-100-01 |
| Minimum Order Quantity | 1Unit |
| Цена | $32.8~$45.7/Unit |
| Packaging Details | Standard export package, or can be customized |
| Delivery Time | 15-30 work days |
| Payment Terms | Western Union, T/T, L/C, MoneyGram |
| Supply Ability | 1000000 Units/year |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Motor size | 20mm | Voltage/Phase | 2.5 / 6.3V |
|---|---|---|---|
| Current/Phase | 0.5A | Resistance/Phase | 5.1 / 12.5Ω |
| Inductance/Phase | 1.5 / 4.5mH | Number of lead wires | 4 |
| Rotor inertia | 2 g·cm² | city | Changzhou |
| Выделить | 2Гибридный линейный шаговый двигатель 5 В,Гибридный линейный шаговый двигатель 20 мм,2-фазный гибридный линейный шаговый двигатель |
||
Характер продукции
20 мм 2,5 В 2-фазный внешний привод Ходовой винт Гибридный линейный шаговый двигатель для медицинского оборудования
Гибридный шаговый двигатель Nema 8 (20 мм), биполярный, 4-проводной, с низким уровнем шума, долгим сроком службы, высокой производительностью, сертифицирован CE и RoHS.

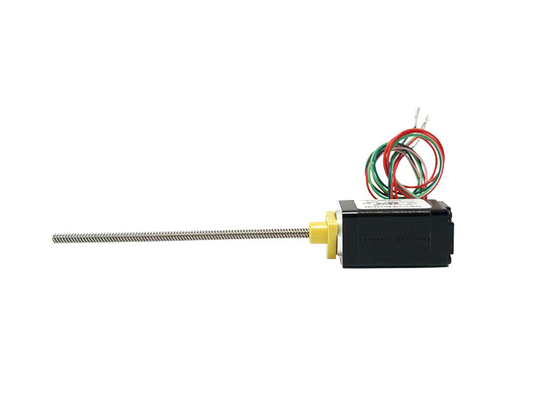

VSM20HS30-C2-0254-100-01 Стандартные двигатели с внешним приводом Внешний вид:
Описания:
|
наименование товара |
Гибридные шаговые двигатели с внешним приводом 20 мм |
|
Модель |
ВСМ20ХС30-С2-0254-100-01 |
|
Тип |
гибридные шаговые двигатели |
|
Угол шага |
1,8° |
|
Напряжение (В) |
2,5 / 6,3 |
|
Ток (А) |
0,5 |
|
Сопротивление (Ом) |
5,1 / 12,5 |
|
Индуктивность (мГн) |
1,5 / 4,5 |
| Свинцовые провода | 4 |
|
Удерживающий крутящий момент (Нм) |
0,02 / 0,04 |
|
Длина двигателя (мм) |
30/42 |
| Температура окружающей среды | -20℃ ~ +50℃ |
| Повышение температуры | 80K Макс. |
| Диэлектрическая прочность | 1 мА Макс.@ 500 В, 1 кГц, 1 сек. |
| Изоляционное сопротивление | 100 МОм Мин.@500 В постоянного тока |
Сертификаты:
Электрические параметры:
| Размер двигателя |
Напряжение/ Фаза (В) |
Текущий/ Фаза (А) |
Сопротивление/ Фаза (Ом) |
Индуктивность/ Фаза (мГн) |
Количество Свинцовые провода |
Инерция ротора (г.см2) |
удерживающий крутящий момент (Нм) |
Длина двигателя L (мм) |
| 20 | 2,5 | 0,5 | 5.1 | 1,5 | 4 | 2 | 0,02 | 30 |
| 20 | 6.3 | 0,5 | 12,5 | 4,5 | 4 | 3 | 0,04 | 42 |
Общие технические параметры:
| Радиальный зазор | 0,02 мм макс. (нагрузка 450 г) | Изоляционное сопротивление | 100 МОм при 500 В постоянного тока |
| Осевой зазор | 0,08 мм макс. (нагрузка 450 г) | Диэлектрическая прочность | 500 В переменного тока, 1 мА, 1 с при 1 кГц |
| Максимальная радиальная нагрузка | 15 Н (20 мм от поверхности фланца) | Класс изоляции | Класс Б (80К) |
| Максимальная осевая нагрузка | 5Н | Температура окружающей среды | -20℃ ~ +50℃ |
Спецификации винтов:
| Диаметр ходового винта (мм) | Свинец (мм) | Шаг (мм) | Сила самоблокировки при отключении питания (Н) |
| 3,5 | 0,6096 | 0,003048 | 80 |
| 3,5 | 1 | 0,005 | 40 |
| 3,5 | 2 | 0,01 | 10 |
| 3,5 | 4 | 0,02 | 1 |
| 3,5 | 8 | 0,04 | 0 |
Кривая крутящий момент-частота:
Условия теста:
Привод чоппера, полумикрошаговый, напряжение привода 24В
Области применения:
Медицинское оборудование:20-миллиметровые гибридные шаговые двигатели с внешним приводом широко используются в области медицинских устройств, таких как медицинские шприцы, инфузионные насосы, респираторные аппараты и так далее.Его высокая точность и низкий уровень шума обеспечивают безопасность и стабильность работы медицинского оборудования.
Лабораторные инструменты:Гибридные шаговые двигатели с внешним приводом 20 мм также широко используются в лабораторных приборах, таких как автоматические анализаторы, жидкостные хроматографы, газовые хроматографы и т. д.Его высокая точность и управляемость могут обеспечить точность и стабильность экспериментальных результатов.
Визуальные оптические инструменты:В области визуальных оптических инструментов 20-миллиметровые гибридные шаговые двигатели с внешним приводом обычно используются в объективах с автофокусировкой, видеокамерах, телескопах и другом оборудовании для достижения высокоточной фокусировки и функций отслеживания.
Полупроводник:Гибридные шаговые двигатели с внешним приводом 20 мм также широко используются в полупроводниковом оборудовании, таком как оборудование для производства полупроводников, резак для полупроводников, оборудование для упаковки полупроводников и так далее.Их высокая точность и управляемость могут обеспечить точность и стабильность процесса производства полупроводников.
Коммуникация:В области связи 20-миллиметровые гибридные шаговые двигатели с внешним приводом обычно используются в коммуникационном оборудовании, таком как оборудование для оптоволоконной связи, оборудование для спутниковой связи.Его высокая точность и низкий уровень шума могут обеспечить качество передачи и стабильность коммуникационного оборудования.
Новая энергия:В области новой энергетики 20-мм гибридные шаговые двигатели с внешним приводом обычно используются в солнечном фотоэлектрическом оборудовании, таком как солнечные трекеры, солнечные коллекторы и т. д. Его высокая точность и контроль могут обеспечить качество передачи и стабильность коммуникационного оборудования.Его высокая точность и управляемость могут обеспечить эффективность и стабильность солнечного оборудования.
Требования к выбору двигателя:
►Направление движения/установки
►Требования к загрузке
►Требования к инсульту
►Закончить требования к механической обработке
►Требования к точности
►Требования к обратной связи кодировщика
►Требования к ручной настройке
►Экологические требования
