VSM1069A Easy Driver Stepper Motor 10 мм с 1,25 мм конектором RoHS
| Место происхождения | China |
|---|---|
| Фирменное наименование | VIC-TECH |
| Сертификация | RoHS |
| Номер модели | VSM1069A |
| Количество мин заказа | 1Unit |
| Цена | $3~$7/Unit |
| Упаковывая детали | The product is packed with pearl cotton, and the outside is in a carton. |
| Время доставки | 10~30 days after receiving sample payment |
| Условия оплаты | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Поставка способности | 100000\ Units/year |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Motor type | Linear stepper motor + slider | Motor size | 10mm diameter |
|---|---|---|---|
| Step angle | 18 degrees | Lead screw | M2 |
| Phase number | 2 phases | Connector pitch | 4*1.25mm |
Характер продукции
VSM1069A небольшой размер 10 мм диаметром свинцовый сдвигатель с шаговым двигателем с 1,25 мм конектором
Описание:
VSM1069A - это линейный шаговый двигатель с M2 * P0.4 свинцовым винтом и скользящим POM.
Угол шага 18 градусов, нужно 20 шагов, чтобы поворачивать точно один поворот.
Напряжение этого двигателя составляет около 120 ~ 150 граммов (1,2 ~ 1,5 Н напряжения) с подходящей частотой (300 ~ 800 ППС).
Пожалуйста, убедитесь, что нагрузка слайдера меньше тяги двигателя, иначе двигатель потеряет скорость.
Коннектор мотора Molex 51021-0400 (4*1.25mm pitch connector), этот соединитель очень часто используется.
Пожалуйста, подтвердите размер двигателя, скорость и тягу, прежде чем разместить заказ.
Параметры:
| Модель No. | VSM1069A |
| Тип двигателя | Степной двигатель PM + скользящий механизм |
| Диаметр двигателя | 10 мм |
| Угол шага | 18 градусов. |
| Фаза No. | 2 фазы |
| Тип соединителя | Молекс 51021-0400 (1,25 мм) |
| Номинальное напряжение | 3.3 ~ 5 В постоянного тока |
| Сопротивление | 15Ω/фаза |
| Инсульт | Около 26 мм. |
Дизайн чертежа:

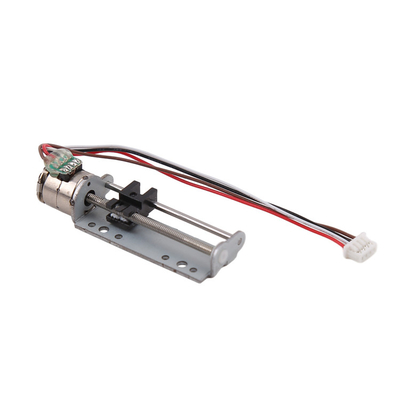

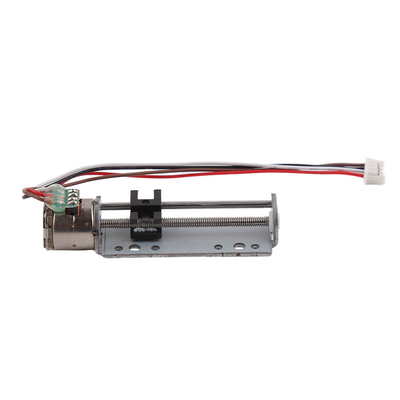

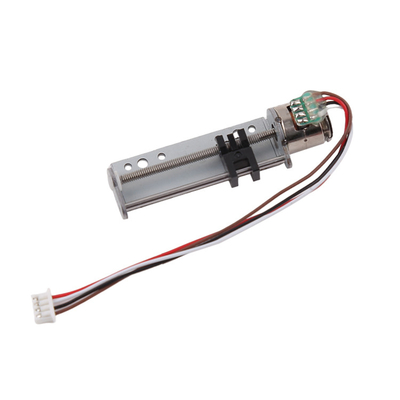

Дисплей продукции:
О линейном шаговом двигателе со слайдером:
Наш двигатель-слайдер представляет собой полный комплект, включающий в себя двигатель + свинцовый винт + скобку + слайдер.
Угол шага мотора обычно составляет 18°/шаг, что означает 20 шагов на каждый поворот.
Когда двигатель вращает один поворот, слайдер перемещает один поворот.
Для свинцовых винтов с одноразовым запуском: отклонение = свинцовый откат.
Таким образом, длина шага (длина шага означает линейное движение ползунок путешествует, когда шаговой двигатель принимать точно один шаг):
Свинцовый винт свинцовый/ступени каждого вращения
Например, если ведущий винт M2 * 0.4P (0,4 мм продольной регулярный M2 ведущий винт), угол шага двигателя составляет 18°, длина шага этого двигателя составляет 0.4 мм / 20 = 0.02 мм / шаг.
Кроме того, длина свинцового винта настраиваема, и мы также должны скорректировать дизайн скобки, если вы настраиваете длину свинцового винта.
Применение шаговых двигателей:
Шаговые двигатели используются для точного управления, широко используются на медицинском оборудовании, 3D-принтере, промышленном точном управлении, оборудовании автоматизации и т. Д.
Шаговые двигатели могут использоваться в любых механизмах, требующих точного управления и вращающегося/линейного движения.
Преимущества шаговых двигателей:
Шаговый двигатель может достигать точного управления даже без замкнутого цикла кодеров / без системы обратной связи, также они не имеют электрической щетки.Таким образом, нет электромагнитных помех и электрических искр проблемыВ некоторых случаях они могут заменить постоянные моторы с щеткой / бесбрюшевые моторы.
Шаговые двигатели легко управляются с помощью водителя, и эта особенность устанавливает его важное положение в области точного управления.
1- Точное управление достижимо, программируемое
2Без электромагнитных помех и электрических искр.
3Небольшой размер.
4Разумная цена.
5Низкий уровень шума
6Долгий срок службы
Информация об упаковке и перевозке:
Образцы упаковываются в бумажную коробку.
Для массового производства продукция упакована в бумажную картошку.
Для морской перевозки (массовое производство) картонные упаковки упаковываются на поддоны.
Время доставки:
По экспрессу ((DHL/UPS/Fedex/TNT): 5 ~ 12 дней
4PX экспресс: 10 ~ 20 дней
Морская перевозка: 40 ~ 60 дней (зависит от разных стран)
