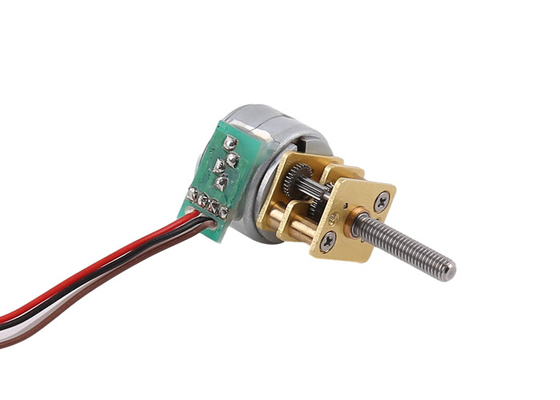

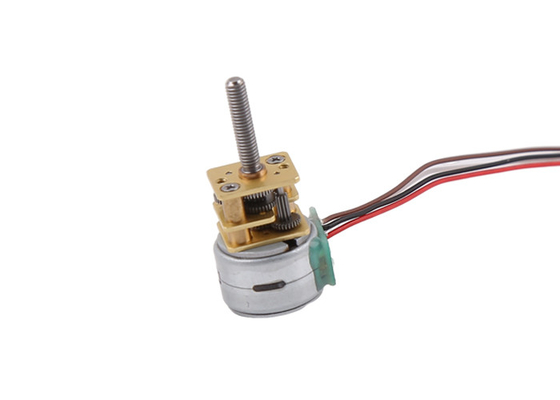

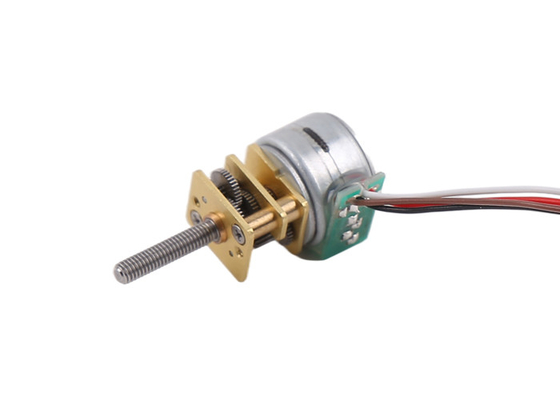

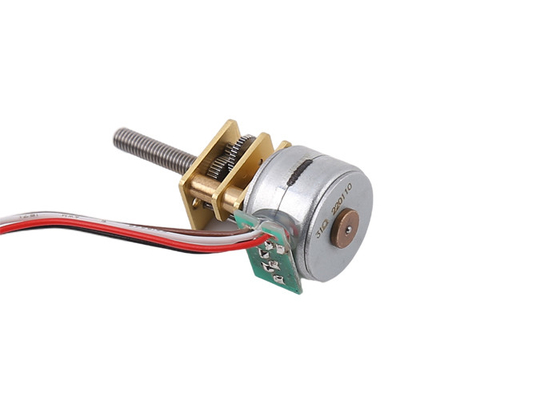

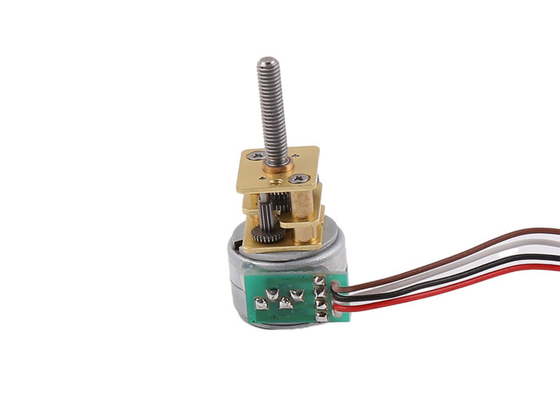

SM15-816G 5V Двойной вал шаговой двигатель свинцовый винт 18 градусов угол шага
Место происхождения | China |
---|---|
Фирменное наименование | VIC-TECH |
Сертификация | RoHS |
Номер модели | SM15-816G |
Количество мин заказа | 1Unit |
Цена | $3.5~$7/Unit |
Упаковывая детали | The product is packed with pearl cotton, and the outside is in a carton. |
Время доставки | 10~30 days after receiving sample payment |
Условия оплаты | MoneyGram, Western Union,Credit Card,T/T, L/C |
Поставка способности | 100000\ Units/year |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xMotor type | PM stepper motor+ gearbox | Motor size | 15mm diameter |
---|---|---|---|
Step angle | 18°/ gear ratio | Resistance | 10Ω/31Ω |
Gear ratio | 2:1 to 1000:1 | Output shaft | D shaft/ lead screw shaft |
SM15-816G 5V свинцовый винт D вал 18 градусов шагового угла шагового двигателя с коробкой передач
Описание:
Это 15-метровый двигатель с 10-мм коробкой передач.
У нас есть разные передачи для вас, чтобы выбрать, зависит от скорости клиента и требований крутящего момента.
Чем больше коэффициент передач, тем медленнее выходная скорость, и выходной крутящий момент больше.
У нас также есть два различных типа выходной валы:
Свинцовый вал M3 и вал D.
Для вала D обычный размер составляет 3 мм диаметра с 2,5 мм D резкой, длина - 10 мм.
Для M3 свинцового вала, это M3 * P0.5 стандартный свинцовый винт.
Если вы хотите настроить длину свинцового винта, мы также можем сделать это, но это требует дополнительной платы за настройку.
Параметры двигателя:
Тип двигателя | Pm шаговой двигатель + коробка передач |
Диаметр двигателя | 10 мм |
Угол шага | 18°/соотношение передач |
Выходной вал | Свинцовый винт / вал D |
Номинальное напряжение | 3.3V ~ 5V постоянного тока |
Сопротивление катушки | 10Ω / 31Ω |
Номер фазы | 2 фазы/4 провода |
Параметры коробки передач:
Соотношение передач | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
Точное отношение | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
Номер зуба | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
Уровни снаряжения | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
Эффективность | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
|
||||||||||||
Соотношение передач | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
Точное отношение | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
Номер зуба | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
Уровни снаряжения | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
Эффективность | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Дизайн чертежа:
Дисплей продукции:
Применение шаговых двигателей:
Шаговые двигатели используются для точного управления, широко используются на медицинском оборудовании, 3D-принтере, промышленном точном управлении, оборудовании автоматизации и т. Д.
Шаговые двигатели могут использоваться в любых механизмах, требующих точного управления и вращающегося/линейного движения.
Преимущества шаговых двигателей:
Шаговый двигатель может достигать точного управления даже без замкнутого цикла кодеров / без системы обратной связи, также они не имеют электрической щетки.Таким образом, нет электромагнитных помех и электрических искр проблемыВ некоторых случаях они могут заменить постоянные моторы с щеткой / бесбрюшевые моторы.
Шаговые двигатели легко управляются с помощью водителя, и эта особенность устанавливает его важное положение в области точного управления.
1- Точное управление достижимо, программируемое
2Без электромагнитных помех и электрических искр.
3Небольшой размер.
4Разумная цена.
5Низкий уровень шума
6Долгий срок службы
Шаговые двигатели широко используются во всех отраслях промышленности.
Информация об упаковке и перевозке:
Образцы упаковываются в бумажную коробку.
Для массового производства продукция упакована в бумажную картошку.
Для морской перевозки (массовое производство) картонные упаковки упаковываются на поддоны.
Время доставки:
По экспрессу ((DHL/UPS/Fedex/TNT): 5 ~ 12 дней
4PX экспресс: 10 ~ 20 дней
Морская перевозка: 40 ~ 60 дней (зависит от разных стран)
Часто задаваемые вопросы
Вопрос 1: Вы производитель или торговец?
Мы производитель. Мы сами производим двигатели.
Вопрос второй:Где ваша фабрика? Можем ли мы посетить вашу фабрику?
Наш завод находится в городе Чанчжоу. Не стесняйтесь посещать нас, если хотите.
Вопрос третий:Вы предоставляете индивидуальные образцы / бесплатные образцы?
Мы можем сделать настройки на образцы, и это стоит дополнительные расходы на настройку.
Нет, мы не отправляем бесплатные образцы.
Четвертый вопрос:Сколько времени требуется для получения образцов?
Для образцов, находящихся на складе, срок выполнения поставки составляет 3 дня.
Для образцов, не имеющихся на складе, срок составляет около 15 дней.
Для настраиваемых образцов срок от 25 до 30 дней.
Вопрос 5:Какие услуги по настройке вы предоставляете?
У нас есть команда разработчиков с более чем 20-летним опытом.
Мы предоставляем услуги по настройке на все виды компонентов моторов.
От слайдера двигателя, свинца, конструкции коробки передач.
До длины кабеля, типа разъема и конструкции FPC.
Вопрос 6:Мы можем подписать контракт, если хотим разработать новый продукт?
Да, мы можем подписать контракт о секретности и защитить вашу конфиденциальность.
Пожалуйста, свяжитесь с нами, если у вас есть новый проект для разработки.
