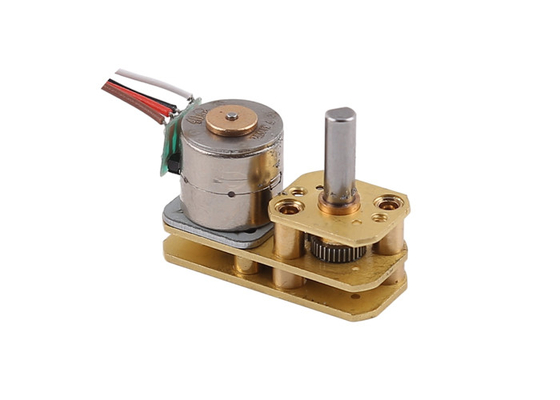

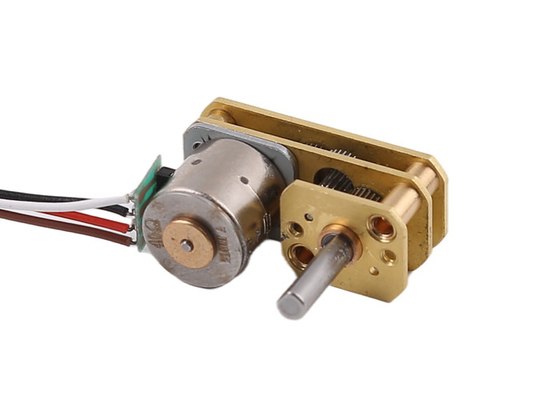

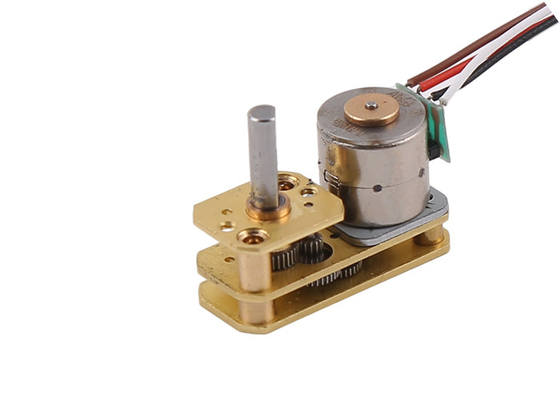

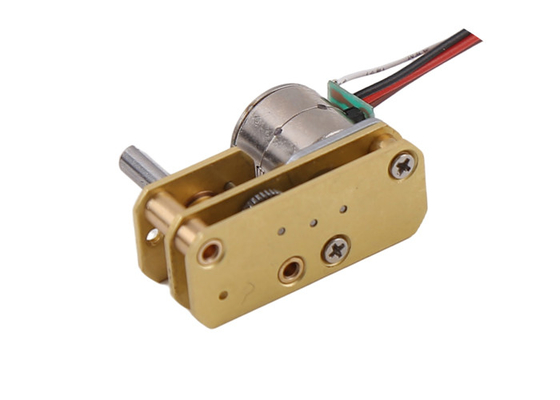

VSM10-817G Двухфазный шаговый мотор с горизонтальной коробкой передач 10*24 мм
Место происхождения | China |
---|---|
Фирменное наименование | Vic-Tech |
Сертификация | RoHS |
Номер модели | VSM10-817G |
Количество мин заказа | 1Unit |
Цена | $3.5~$10/Unit |
Упаковывая детали | The product is packed with pearl cotton, and the outside is in a carton. |
Время доставки | 10~30 days after receiving sample payment |
Условия оплаты | MoneyGram, Western Union,Credit Card,T/T, L/C |
Поставка способности | 100000\ Units/year |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xMotor type | PM stepper motor + gearbox | Motor size | 10 mm diameter |
---|---|---|---|
Step angle | 18°/gear ratio | Resistance | 20Ω/40Ω |
Gearbox type | 10*24 mm horizontal gearbox | Phase No. | 2 phases (bipolar) |
VSM10-817G 10*24 мм горизонтальная коробка передач 18 градусов микро-PM шаговый двигатель
Описание:
Это шаговый двигатель диаметром 10 мм с коробкой передач.
Эта коробка передач имеет 10*24 мм горизонтальную коробку передач, и преимущество заключается в том, что выходное вало направлено в противоположном направлении, чем вал двигателя.
В некоторых случаях это может сэкономить место.
У нас есть два типа сопротивления катушки: 20Ω и 40Ω/фаза.
20Ω имеет более высокий крутящий момент, а 40Ω имеет более низкое потребление тока и энергии.
Клиенты могут выбрать подходящее соотношение передач на основе их требований к крутящему моменту / скорости.
При большом соотношении скорость выхода медленнее, а выходной крутящий момент больше.
Параметры двигателя:
Модель No. | VSM10-817G |
Тип двигателя | Степной двигатель 10 мм ПМ |
тип коробки передач | Горизонтальная коробка передач 10*24 мм |
Угол шага | 18°/соотношение передач |
Сопротивление катушки | 20Ω/40Ω |
Номинальное напряжение | 3.3 ~ 5 В постоянного тока |
Фаза No. | 2 фазы |
Выходной вал | 3 мм диаметром D2,5 D вал |
Тип соединителя | Молекс 51021-0400 (1,25 мм) |
Параметры коробки передач:
Соотношение передач | 10:1 | 30:1 | 50:1 | 100:1 | 150:1 | 300:1 | 323:1 | 483:1 | 500:1 | 668:1 | 945:1 | 1000:1 |
Точное отношение | 10.204 | 30.401 | 49.914 | 100.303 | 144.522 | 299.358 | 323.275 | 483.277 | 496.540 | 668.102 | 945.168 | 1000.766 |
Номер зуба | 12 | 13 | 15 | 12 | 14 | 18 | 12 | 12 | 12 | 12 | 12 | 12 |
Уровни снаряжения | 2 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
Эффективность | 80% | 65% | 65% | 65% | 53% | 53% | 53% | 53% | 53% | 53% | 53% | 53% |
Дизайн чертежа:
Дисплей продукции:
Применение шаговых двигателей:
Шаговые двигатели используются для точного управления, широко используются на медицинском оборудовании, 3D-принтере, промышленном точном управлении, оборудовании автоматизации и т. Д.
Шаговые двигатели могут использоваться в любых механизмах, требующих точного управления и вращающегося/линейного движения.
Преимущества шаговых двигателей:
Шаговый двигатель может достигать точного управления даже без замкнутого цикла кодеров / без системы обратной связи, также они не имеют электрической щетки.Таким образом, нет электромагнитных помех и электрических искр проблемыВ некоторых случаях они могут заменить постоянные моторы с щеткой / бесбрюшевые моторы.
Шаговые двигатели легко управляются с помощью водителя, и эта особенность устанавливает его важное положение в области точного управления.
1- Точное управление достижимо, программируемое
2Без электромагнитных помех и электрических искр.
3Небольшой размер.
4Разумная цена.
5Низкий уровень шума
6Долгий срок службы
Шаговые двигатели широко используются во всех отраслях промышленности.
Информация об упаковке и перевозке:
Образцы упаковываются в бумажную коробку.
Для массового производства продукция упакована в бумажную картошку.
Для морской перевозки (массовое производство) картонные упаковки упаковываются на поддоны.
Время доставки:
По экспрессу ((DHL/UPS/Fedex/TNT): 5 ~ 12 дней
4PX экспресс: 10 ~ 20 дней
Морская перевозка: 40 ~ 60 дней (зависит от разных стран)
Часто задаваемые вопросы
Вопрос 1: Вы производитель или торговец?
Мы производитель. Мы сами производим двигатели.
Вопрос второй:Где ваша фабрика? Можем ли мы посетить вашу фабрику?
Наш завод находится в городе Чанчжоу. Не стесняйтесь посещать нас, если хотите.
Вопрос третий:Вы предоставляете индивидуальные образцы / бесплатные образцы?
Мы можем сделать настройки на образцы, и это стоит дополнительные расходы на настройку.
Нет, мы не отправляем бесплатные образцы.
Четвертый вопрос:Сколько времени требуется для получения образцов?
Для образцов, находящихся на складе, срок выполнения поставки составляет 3 дня.
Для образцов, не имеющихся на складе, срок составляет около 15 дней.
Для настраиваемых образцов срок от 25 до 30 дней.
Вопрос 5:Какие услуги по настройке вы предоставляете?
У нас есть команда разработчиков с более чем 20-летним опытом.
Мы предоставляем услуги по настройке на все виды компонентов моторов.
От слайдера двигателя, свинца, конструкции коробки передач.
До длины кабеля, типа разъема и конструкции FPC.
Вопрос 6:Мы можем подписать контракт, если хотим разработать новый продукт?
Да, мы можем подписать контракт о секретности и защитить вашу конфиденциальность.
Пожалуйста, свяжитесь с нами, если у вас есть новый проект для разработки.
