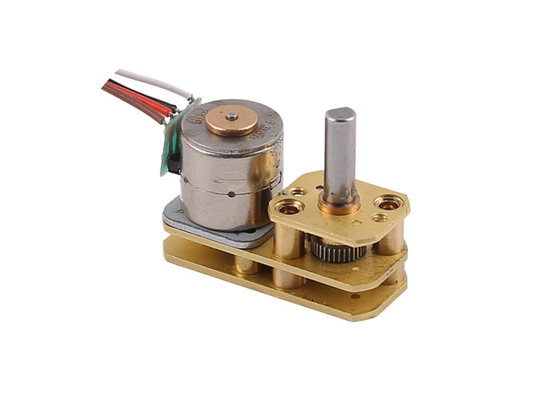

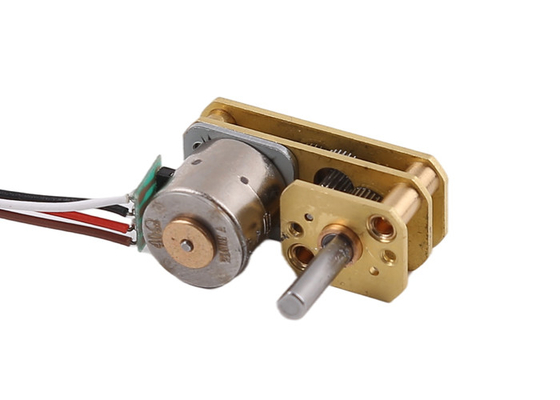

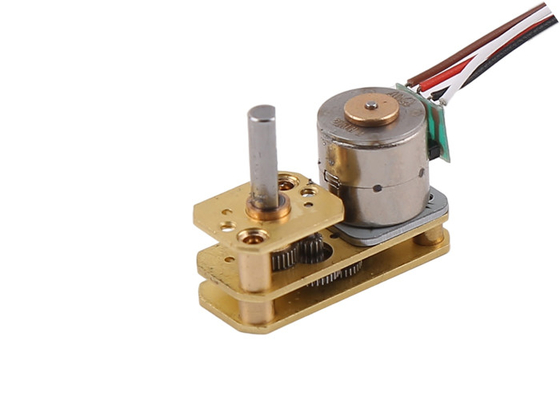

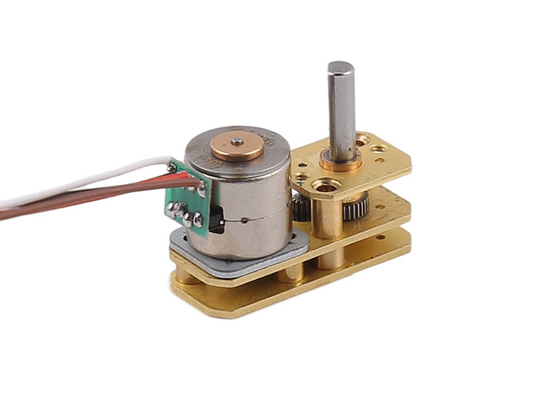

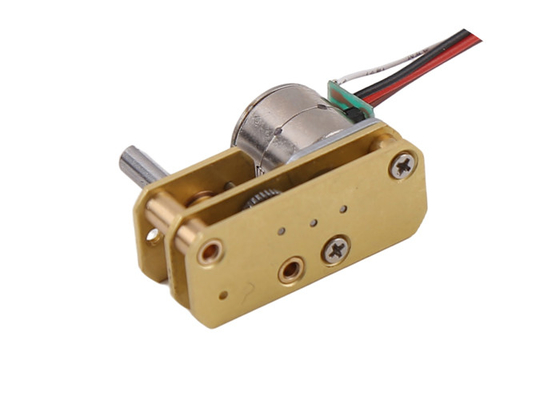

10мм Worm мини шаговый двигатель 5В горизонтальный прямоугольный 2 фазы
| Место происхождения | КНР |
|---|---|
| Фирменное наименование | VIC-TECH |
| Сертификация | RoHS |
| Номер модели | SM10-817G |
| Количество мин заказа | 1 единица |
| Цена | US$2.7~10 |
| Упаковывая детали | Продукт упакован с хлопком жемчуга, и снаружи в коробке. |
| Время доставки | 10 ~ 30 дней после получения оплаты образца |
| Условия оплаты | MoneyGram, западное соединение, кредитная карточка, T/T, L/C |
| Поставка способности | 100000\ единиц/год |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Тип | Мотор постоянного магнита зацепленный stepper | Фаза | Участок 2 |
|---|---|---|---|
| Ток / фаза | 0.15А | Угол шага (градусы) | 1,8 градуса |
| Номинальное напряжение | 5V или как запрос | Длина двигателя | 16 мм |
| Масса двигателя | 18G | Сопротивление | 40Ω ±10% |
| Остров | Настраиваемый | Коэффициент уменьшения шестерни | ~1:1000 1:10 |
| Высокий свет | Маленький шаговый двигатель Worm,10мм мини шаговый мотор с редукторами,Горизонтальный шаговый двигатель червяного редуктора |
||
Характер продукции
10мм шаговой двигатель 5В горизонтальный двигатель прямого угла 2 фазы мини-мотор
SM10-817G - этоМотор редуктора серии 1024 ГБ - это использование 10 мм шагового двигателя и 10 * 24 мм редуктора специального соединения специальных продуктов. Подходит для лазерного инструмента, медицинского оборудования, оптоволоконного распределителя и т. Д.Соответствующее замедление
Скорость уменьшается, а крутящий момент увеличивается.
Все детали продукта обрабатываются в точном оборудовании, в то время как использование передового и надежного процесса сборки, который является продуктом с высокой эффективностью передачи, низким уровнем шума,высокая надежностьхарактеристики
Соотношение уменьшения 10 50 100 150 200 350 380, может быть настроено в соответствии с потребностями 500 700 1000
Клиенты могут выбрать соотношение замедления в соответствии с различными требованиями крутящего момента
Наша команда имеет более чем 10-летний опыт разработки, разработки и производства микромоторов, поэтому мы можем разрабатывать и разрабатывать продукцию в соответствии со специальными потребностями клиентов!
Потребности клиентов - это направление наших усилий, пожалуйста, не стесняйтесь связаться!
Особое напоминание
В связи с использованием конструкции червоточного редуктора весь двигатель имеет компактную конструкцию, но эффективность этой конструкции относительно низкая, поэтому при выборе следует уделять особое внимание.
SM10-817G Основные параметры шагового механизма коробки передач:
| Название продукта | Степной двигатель с коробкой 10 мм |
| Модель | SM10-817G |
| REСТАНОВИЕ | 40Ω±7% (необязательно 20 15 10 Ом) |
| Максимальная частота начала | 900 ППС мин. (AT 5,0 V DC) |
| Максимальная частота спуска | 1200 ППС в минуте (AT 5,0 В постоянного тока) |
| Втягивающий момент | 3.5 gf-cm min. (AT 500 PPS, 5.0V DC) |
| Вывод крутящего момента | 4.2 gf-cm min. (AT 500 PPS, 5,0V DC) |
| Степень температуры работы | -0~+55 °C |
| Отношение передач | 10 ~ 1000 |
| OEM и ODM услуги | Доступно |
| ЭФФЕКТИВНОСТЬ | 10 ~ 20% |
| РАЗНОЖЕНИЕ скорости | Мотор ((0 ~ 3000 вращений в минуту) Выходный вал ((0 ~ 150 вращений в минуту) |
SM10-817GСхема вывода шагового двигателя:
SM10-817G кривая крутящего момента шагового механизма:
Поскольку существует множество вариантов скорости, выходной крутящий момент может быть крутящим моментом * соотношение скорости * эффективность двигателя,и конкретная ситуация обычно определяется после испытания фактического образца.Ниже приведена кривая крутящего момента шагового двигателя SM15 для справки.
Дисплей скоростного двигателя SM10-817G:
Тип проволоки:
Способ ввода двигателя с типом булавки
, FPC, PCB, свинцовая проволока и т. Д. Они могут быть настроены в соответствии с потребностями клиентов.
Типы валов:
Из вала стандарт, как следует, также может быть настроен из-за пользователя чертежи
Добро пожаловать в службу поддержки клиентов для большего количества типов
- Круглый Тип: DIA3 мм. 4 мм. 5 мм.
- Тип резки D: DIA3-D2.5 DIA4-D3 и т.д.
- Тип винта: M3 M4 M5 серийный
- Тип ловушки
- I-резка Тип: DIA3-I2 DIA4-I3
- Прочий тип: вал с отверстием и т.д.
