Двигатель 20BY45-20GB с диаметром коробки передач
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | VIC-TECH |
| Сертификация | RoHS |
| Номер модели | 20BY45-20GB |
| Количество мин заказа | 1 единица |
| Цена | $4.5~7/unit |
| Упаковывая детали | Продукт упакован с хлопком жемчуга, и снаружи в коробке. |
| Время доставки | через 10~30 дней после получать оплату образца |
| Условия оплаты | MoneyGram, западное соединение, кредитная карточка, T/T, L/C |
| Поставка способности | 10000units в месяц |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Тип мотора | мотор 20mm Stepper | Угол шага | Соотношение 18 градусов к скорости |
|---|---|---|---|
| Но. участков | 2 участка (двухполярного) | Номинальное напряжение | DC 8V |
| Сопротивление катушки | 10Ω/phase | Тип коробки передач | 20 ГБ коробка передач |
| Коэффициент шестерни | 10488 человек.3:1 | ||
| Высокий свет | Степной двигатель 20 мм,Степной двигатель коробки передач 8В постоянного тока,2-фазный 20-мм шаговый двигатель |
||
Характер продукции

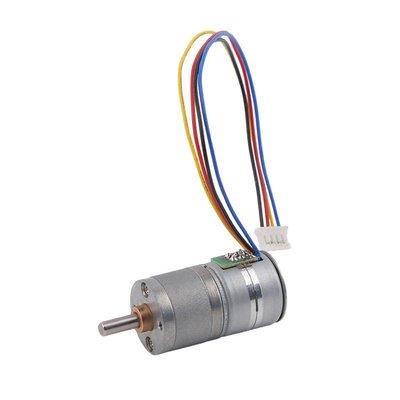

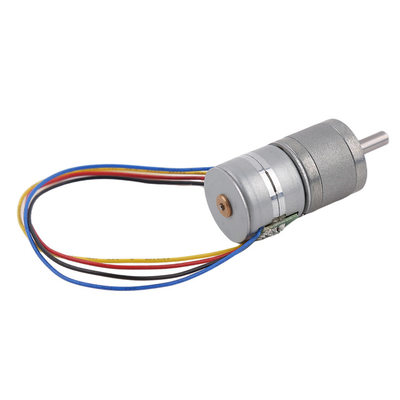

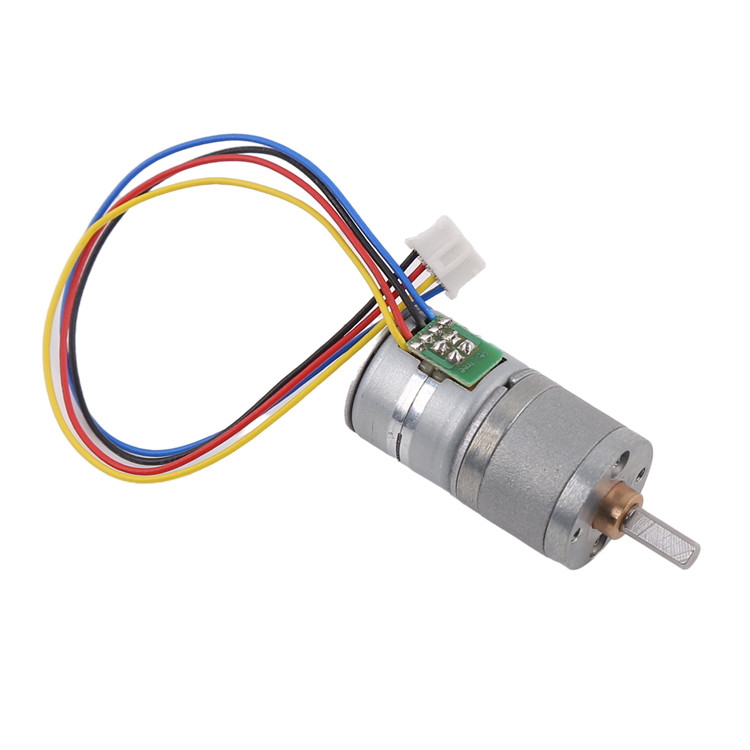

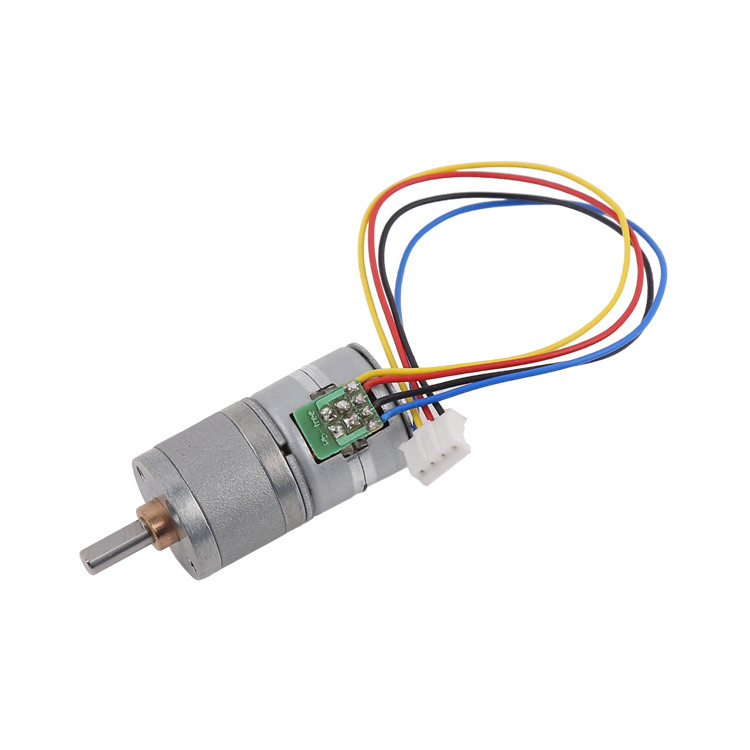

Степной двигатель диаметром 20 мм с коробкой передач 20BY45-20GB
Описание
20BY45-20GB - это шаговый двигатель с постоянным магнитом 20BY45, прикрепленный к коробке передач диаметром 20 мм GB20.
Угол шага одного двигателя составляет 18°/шаг.
При разном соотношении передач он будет иметь разную скорость вывода и крутящий момент.
Если клиенты хотят больше крутящего момента, мы предлагаем использовать более высокий коэффициент передач.
Если клиенты хотят более высокую скорость выхода, мы предлагаем сократить коэффициент передач.
Длина коробки передач связана с уровнями передач, с большим количеством уровней, есть больше передач, и это делает коробку передач длиннее:
Уровни передач: 3/4 уровней, длина коробки передач 16 мм, соотношение передач: 10:1~31.25:1
Уровни передач: 5 уровней, длина коробки передач 17,5 мм, соотношение передач: 50:1 ~ 78.1:1
Уровни передач: 6 уровней, длина коробки передач 19 мм, соотношение передач: 100:1~195.3:1
Уровни передач: 7 уровней, длина коробки передач 20,5 мм, соотношение передач: 250:1~488.3:1
Параметры
| Модель No. | 20BY45-GB20 |
| Диаметр двигателя | 20 мм |
| Напряжение привода | 8V DC |
| Сопротивление катушки | 10Ω±10%/фаза |
| Количество фаз | 2 фазы(биполярный) |
| Угол шага | 18°/ соотношение передач |
Параметры коробки передач
| Соотношение передач | 10:1 | 12.5:1 | 25:1 | 31.25:1 | 50:1 | 78.1:1 | 100:1 |
| Номер зуба | 14 | 20 | 18 | 14 | 18 | 15 | 18 |
| Уровни снаряжения | 3 | 3 | 4 | 4 | 5 | 5 | 6 |
| Эффективность | 71% | 71% | 64% | 64% | 58% | 58% | 58% |
| Соотношение передач | 125:1 | 156.25:1 | 195.3:1 | 250:1 | 312.5:1 | 390.6:1 | 488.3:1 |
| Номер зуба | 15 | 14 | 16 | 15 | 19 | 15 | 14 |
| Уровни снаряжения | 6 | 6 | 6 | 7 | 7 | 7 | 7 |
| Эффективность | 52% | 52% | 52% | 46% | 46% | 46% | 46% |
Рисунок
Применение
Степные двигатели с шестернями, широко используемые в умном доме, личной гигиене, оборудовании для бытовых приборов, умном медицинском оборудовании, умном роботе, умной логистике, умных автомобилях, коммуникационном оборудовании,умные носимые устройства, потребительская электроника, оборудование для камер и другие отрасли.
Время выполнения и информация о упаковке
Время проведения выборки проб:
Стандартные двигатели на складе: в течение 3 дней
Стандартные двигатели, не имеющиеся на складе: в течение 15 дней
Продукты на заказ: около 25 ~ 30 дней (в зависимости от сложности настройки)
Время производства для создания новой формы: обычно около 45 дней
Время проведения массового производства: на основе количества заказов
Опаковка:
Образцы упаковываются в пенопласт с бумажной коробкой, отправляются экспресс
Массовое производство, двигатели упакованы в картонные коробки с прозрачной пленкой снаружи. (перевозка воздушным транспортом)
При перевозке морским транспортом товар будет упакован на поддоны
Способ перевозки
Для образцов и авиаперевозок мы используем Fedex/TNT/UPS/DHL.(5-12 дней для экспресс-сервиса)
Для морской перевозки, мы используем нашего агента по доставке, и корабль из Шанхайского порта.(45 ~ 70 дней для морской перевозки)
Частые вопросы
1- Вы производитель?
Да, мы изготовитель, и мы производим в основном шаговые двигатели.
2- Где находится ваша фабрика?
Наш завод расположен в Чанчжоу, Цзянсу. Да, вы очень рады посетить нас.
3Вы можете предоставить бесплатные образцы?
Нет, мы не предоставляем бесплатные образцы.
4Кто оплачивает доставку? Могу ли я воспользоваться своим счетом?
Клиенты оплачивают стоимость доставки. Мы процитируем вам стоимость доставки.
Если вы думаете, что у вас есть более дешевый/более удобный способ доставки, мы можем использовать ваш счет доставки.
5- Какой у вас MOQ?
У нас нет MOQ, и вы можете заказать только один образец.
Но мы рекомендуем вам заказать немного больше, на случай, если двигатель будет поврежден во время тестирования, и вы можете иметь резервную копию.
6Мы разрабатываем новый проект, вы предоставляете услуги по настройке?
У нас более 20 лет опыта в индустрии шаговых двигателей.
Мы разработали много проектов, мы можем предоставить полный набор настройки от чертежа дизайна до производства.
Мы уверены, что мы можем дать вам несколько советов / предложений для вашего шагового двигателя проекта.
Если вы беспокоитесь о конфиденциальности, да, мы можем подписать контракт на неразглашение.
7- Вы продаете водителей?
Да, мы продаем драйверы, они подходят только для временных испытаний, не подходят для массового производства.
Мы не производим драйверы, мы производим только шаговые двигатели
