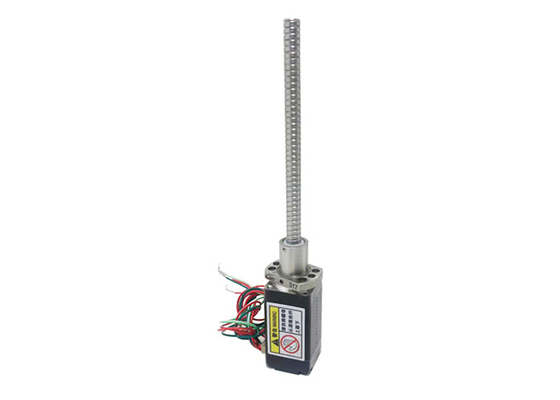

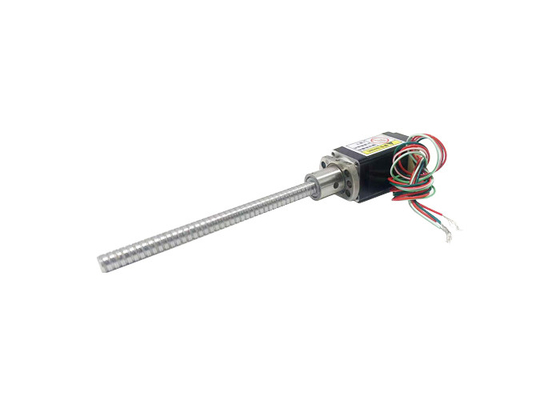

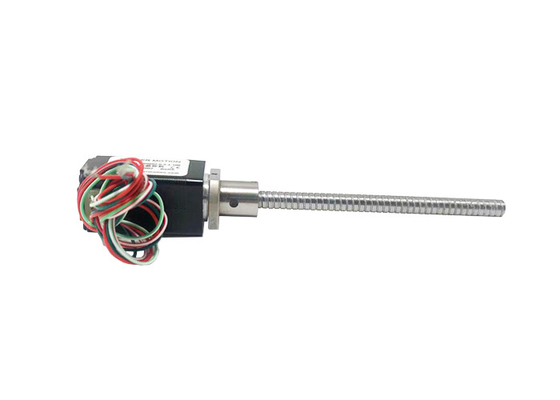

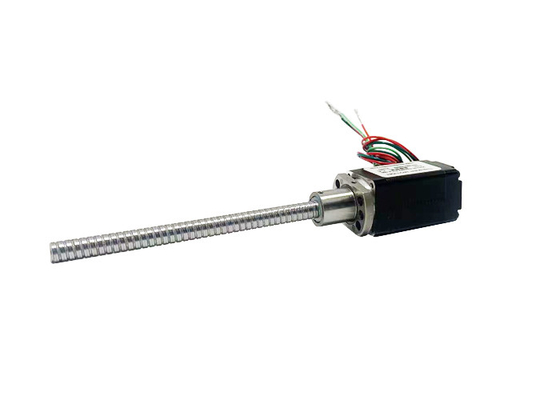

Напряжение тока 2,5 угла шага stepper мотора 1.8° винта шарика Nema 8 (20mm) гибридное/6.3V настоящее 0.5A, 4 подводящего провода
Место происхождения | Китай |
---|---|
Фирменное наименование | VIC-TECH |
Сертификация | RoHS |
Номер модели | VSM20BSHSM |
Количество мин заказа | 1Unit |
Цена | $86~$214/Unit |
Упаковывая детали | Стандартный пакет экспорта, или можно подгонять |
Время доставки | 15-30 дней работы |
Условия оплаты | Западное соединение, T/T, L/C, MoneyGram |
Поставка способности | 1000000 блоков/год |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазмер мотора | 20mm | Угол шага | 1.8° |
---|---|---|---|
Напряжение тока (v) | 2.5 / 6,3 | Настоящий (a) | 0,5 |
Сопротивление (омы) | 5.1 / 12,5 | Индуктивность (mH) | 1.5 / 4,5 |
Подводящие провода | 4 | Город | Changzhou |
Нема 8 (20мм) гибридный шаровой винтовой шаговый мотор 1,8° Угол шага Напряжение 2,5 / 6,3V Ток 0,5A,4 Свинцовые провода
Нема 8 (20 мм) гибридный шаговый двигатель, биполярный, 4-свинцовый, шаровой винт, низкий уровень шума, длительный срок службы, высокая производительность, сертифицированный CE и RoHS.
Описание:
Наименование продукта |
Гибридный шаровой винтовой шаговой двигатель длиной 20 мм |
Модель |
VSM20BSHSM |
Тип |
гибридные шаговые двигатели |
Угол шага |
10,8° |
Напряжение (V) |
2.5 / 6.3 |
Ток (А) |
0.5 |
Сопротивление (Омм) |
5.1 / 12.5 |
Индуктивность (mH) |
1.5 / 4.5 |
Свинцовые провода | 4 |
Длина двигателя (мм) |
30 / 42 |
Температура окружающей среды | -20°C ~ +50°C |
Повышение температуры | 80 тысяч максимум. |
Диэлектрическая прочность | 1 мА Макс. @ 500В, 1 КГц, 1 секунда. |
Сопротивление изоляции | 100MΩ Min. @500Vdc |
Сертификации:
Электрические параметры:
Размер двигателя |
Напряжение Фаза (V) |
Текущий/ Фаза (А) |
Сопротивление/ Фаза (Ω) |
Индуктивность/ Фаза (mH) |
Количество Свинцовые провода |
Инерция ротора (g.cm)2) |
Масса двигателя (g) |
Длина двигателя L (мм) |
20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 50 | 30 |
20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 80 | 42 |
Стандартный чертеж внешнего контура двигателя VSM20BSHSM:
Примечания:
Длина свинцового винта может быть настроена
Специализированная обработка жизнеспособна в конце свинцового винта
Пожалуйста, свяжитесь с нами для получения дополнительных спецификаций шариковых винтов.
VSM20BSHSMBall Nut 0601 Очертание контуры:
Кривая скорости и тяги:
20 серии 30 мм длина двигателя биполярный вертолетный привод
100% частоты импульса тока и кривой тяги
20 серия 42 мм длина двигателя биполярный привод вертолета
100% частоты импульса тока и кривой тяги
Свинцовый (мм) | Линейная скорость (мм/с) | ||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Условия испытания:Движение вертолета, без подъема, полумикростепирование, напряжение привода 24 В
Области применения:
Автоматизация лабораторий:20 мм гибридные шаровые винтовые шаговые двигатели находят применение в системах лабораторной автоматизации, включая роботы для обработки жидкости, системы обработки образцов и лабораторное оборудование.Они позволяют точно и точно позиционировать приборы и образцы, способствуя эффективному и надежному лабораторному рабочему процессу.
Промышленная автоматизация:Эти шаговые двигатели используются в различных приложениях промышленной автоматизации, таких как машины для подбора и размещения, сборочные системы и конвейерные системы.Они обеспечивают точное управление движением и позиционированием, обеспечивая эффективную и надежную работу в производственных и производственных условиях.
Аналитические приборы:20 мм гибридные шаровые винтовые шаговые двигатели используются в аналитических приборах, таких как спектрометры, системы хроматографии и лабораторное испытательное оборудование.Они позволяют точно передвигаться и позиционировать оптические компоненты, этапы отбора проб и измерительные устройства, обеспечивающие точные и повторяемые результаты.
Полупроводниковое оборудование:В полупроводниковой промышленности 20 мм гибридные шаровые винтовые шаговые двигатели используются в оборудовании для обработки пластинок, выравнивания и инспекции.Они играют решающую роль в поддержании точного позиционирования и движения во время процессов изготовления и испытаний.
Биотехнологии и науки о жизни:Эти двигатели используются в биотехнологии и биологических науках, включая инструменты секвенирования ДНК, автоматизированные системы обработки жидкости и устройства для манипулирования клетками.Они обеспечивают необходимую точность и контроль для различных лабораторных процессов и экспериментов.
Точные машины:20 мм гибридные шаровые винтовые шаговые двигатели обычно используются в высокоточных машинах, таких как высокоточные ступени, оптические системы позиционирования и метрологическое оборудование.повторяемость, и гладкое движение делают их подходящими для требовательных приложений, требующих точности до микрона или нанометра.
Роботика и управление движением:Эти шаговые двигатели используются в небольших роботизированных системах, роботизированных руках и системах управления движением, которые требуют точных и контролируемых движений.что делает их подходящими для применения в исследованиях, образование и маломасштабная автоматизация.
Преимущество:
Высокая точность позиционирования:Гибридная конструкция шарового винта позволяет гибридному шаровому двигателю 20 мм достичь высокой точности позиционирования и управления движением.Механизм шаровой винтовки уменьшает просвет механической трансмиссии, улучшая точность позиционирования и повторяемость.
Высокая грузоподъемность:Механизм шарового винта способен обрабатывать большие нагрузки, что делает гибридный шаровой шаровой двигатель 20 мм подходящим для применений, где необходимо переносить более тяжелые нагрузки.
Высокая жесткость и стабильность:Шаровые винты более жесткие, чем традиционные винтовые конструкции, обеспечивая более стабильное и надежное управление движением.повышение стабильности и точности системы.
Высокая эффективность:Благодаря высокоэффективным характеристикам привода шарового винта, гибридный шаровой винтовой шаговой двигатель 20 мм имеет высокую эффективность передачи, уменьшая потери энергии и выработку тепла.
Высокоскоростное движение:Гибридные шаговые шаговые двигатели сочетают преимущества шаговых двигателей с характеристиками передачи шаговых винтов,таким образом, обеспечивая высокие скорости движения для приложений, требующих быстрого ответа и высокоскоростного движения.
Высокая точность позиционирования:Конструкция шарового винта обеспечивает высокую точность повторного позиционирования, что позволяет гибридному шаровому двигателю с шаровым винтом длиной 20 мм достичь точного повторного позиционирования для приложений, требующих высокой точности.
Статический крутящий момент:Гибридный шаговой винтовой шаговой двигатель длиной 20 мм сохраняет положение даже в случае отключения питания или прекращения подачи тока, без необходимости дополнительного тормозного устройства.
Упрощенная система управления:гибридные шаговые шаговые двигатели шириной 20 мм, как правило, работают с открытой системой управления;исключение необходимости в дополнительных устройствах обратной связи положения и упрощение проектирования и установки системы управления.
Требования к выбору двигателя:
¢Движение/направление установки
¢ Требования к нагрузке
¢ Требования к инсульту
∆ Требования к конечной обработке
∆ Требования к точности
Требования к обратной связи кодера
¢ Требования к ручной регулировке
Окружающая среда
